Q647型噴煤粉卸灰氣動球閥
型號：Q647 噴煤粉卸灰氣動球閥
特點
本系列氣動球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統(tǒng)。
1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。
2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。
3、閥門結構緊湊、啟閉靈活、安裝維修方便。
主要技術參數(shù)
| 公稱壓力 Nominal pressure | 1.6Mpa |
| 殼體試驗壓力 Shell Test Pressure | 2.4Mpa |
| 高壓液密封 High-Pressure Liquid Sealing | 1.76Mpa |
| 低壓氣密封 Low-Pressure Hermetic Sealing | 0.6Mpa |
| 適用溫度 Applicable Temperature | -28~300℃ |
| 適用介質 Applicable Mediums | 含塵氣體、煤粉等 Dusty gases,Powder coal,etc. |
| 結構長度按 Structural length follows | GB1221-89 |
| 法蘭尺寸按 Flange Dimension follows | GB9113、JB79-59 |
| 檢驗試驗按 Test and Inspection follows | JB/T9092-99 |
| 驅動方式 Driving manner | 手動、氣動 Manual/Pneumatic |
主要零件材料
零件名稱 Accessory name |
材質 Materials |
| 閥體、閥蓋 Body,bonnet | WCB |
| 球體、閥座 Globe Body,seat | 1Cr18Ni9Ti+硬鉻 ICr18Ni9Ti+Hard chrome |
| 閥桿 Stem | 2Cr13 |
| 密封圈 Sealing ring | 特種耐磨耐高溫四氟 Special wearing-resisting and high- temperature resistance tetraf luorine |
| 螺栓 Bolt | 中碳鋼 Medium Carbon stell |
主要外形連接尺寸

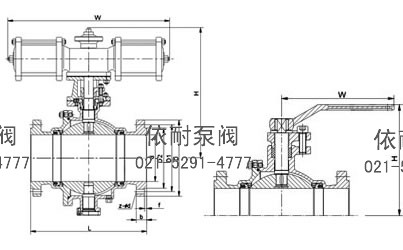

Q647型噴煤粉卸灰氣動球閥 外形尺寸圖
| 公稱壓力 PN(MPa) Nominal pressure |
公稱通徑 DN(mm) Nominal diameter |
尺寸 Dimension(mm) | ||||
| L | W | H | ||||
| 手動 Manual | 氣動 Pneumatic |
手動 Manual |
氣動 Pneumatic |
|||
| 1.6 | 25 | 180 | 140 | 235 | 90 | 298 |
| 32 | 200 | 155 | 235 | 107 | 304 | |
| 40 | 220 | 250 | 330 | 127 | 370 | |
| 50 | 220 | 250 | 330 | 140 | 376 | |
| 65 | 241 | 350 | 400 | 164 | 425 | |
| 80 | 283 | 350 | 510 | 177 | 484 | |
| 100 | 305 | 420 | 510 | 206 | 531 | |
| 125 | 356 | 700 | 580 | 292 | 570 | |
| 150 | 394 | 1000 | 720 | 320 | 570 | |
| 200 | 457 | 720 | 610 | |||
| 250 | 533 | 900 | 670 | |||
| 300 | 610 | 1050 | 740 | |||
| 350 | 686 | 1290 | 790 | |||
| 400 | 762 | 1600 | 905 | |||
| 其余連接尺寸請參閱樣本《主要外型與連接尺寸表達式》 Please refer to the sample book of Form of Main Types and Connecting Dimension for other connection dimensions. |
||||||
訂購注意事項：
Q647型噴煤粉卸灰氣動球閥產品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q647型噴煤粉卸灰氣動球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
