ZJHF(H)三通氣動調節閥
型號：ZJHF(H) 三通氣動調節閥
三通合流調節閥
三通分流調節閥
概述
ZJHF(H)三通氣動調節閥有合流和分流兩種結構形式。閥芯結構采用圓 筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調 節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
主要技術參數及性能指標
閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
性能
泄漏量：符合標準ANSIB 16.104IV級，小于額定Kv值的0.01%
基本誤差：±1%
回 差：1%（帶定位器） 3%(不帶定位器)
線 性：±1% (帶定位器) ±5%(不帶定位器)備注：使用V型聚四氟乙烯填料
可調范圍：30:1
流量系數Kv值和行程
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定Kv值 | 合流閥 | 6.3 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流閥 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
允許壓差值
1、氣動三通薄膜合流閥
| 執行機構 | 供氣壓力MPa | 彈簧范圍MP | 定位器 | 允許壓差（MPa） | ||||||||
| 閥座直徑 | ||||||||||||
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||||
| HA2 | 0.14 | 0.02~0.10 | 有 | 0.79 | 0.49 | 0.33 | 0.20 | 0.12 | 0.09 | 0.05 | － | － |
| 0.35 | 0.08~0.24 | 0.041.6 | 3.50.99 | 2.3（0.67） | 1.40.39 | 0.86(0.24) | 0.62(0.18) | 0.34(0.10) | － | － | ||
| HA3 | 0.14 | 0.02~0.10 | － | － | 0.59 | 0.35 | 0.22 | 0.16 | 0.09 | 0.05 | 0.04 | |
| 0.35 | 0.08~0.24 | － | － | 4.0（1.2） | 2.50.71 | 1.53(0.43) | 1.1(0.31) | 0.02(0.18) | 0.30(0.10) | 0.27(0.08) | ||
| HA4 | 0.14 | 0.02~0.10 | － | － | － | － | 0.37 | 0.26 | 0.15 | 0.10 | 0.06 | |
| 0.35 | 0.08~0.24 | － | － | － | － | 2.7（0.76） | 1.9(0.54) | 1.07(0.30) | 0.69(0.20) | 0.47(0.13) | ||
備注：①下面數字為分流場合壓差，其余為合、分流相同
2、氣動三通薄膜分流閥
| 執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差（MPa） | |||
| 閥座直徑 | |||||||
| 80 | 100 | 125 | 150 | ||||
| HA2 | 0.14 | 0.02~0.10 | 有 | 0.09 | 0.05 | － | － |
| 0.35 | 0.08~0.24 | 有 | 0.62 | 0.34 | － | － | |
| HA3 | 0.14 | 0.02~0.10 | 有 | 0.16 | 0.09 | 0.05 | 0.04 |
| 0.35 | 0.08~0.24 | 有 | 1.1 | 0.62 | 0.39 | 0.27 | |
| HA4 | 0.14 | 0.02~0.10 | 有 | 0.26 | 0.15 | 0.10 | 0.06 |
| 0.35 | 0.08~0.24 | 有 | 1.9 | 1.07 | 0.69 | 0.47 | |
外形尺寸

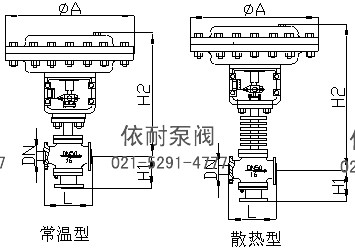

ZJHF(H)三通氣動調節閥 外形尺寸圖
| 公稱通徑DN | 合流（ZJHH） | 分流（ZJHF） | |||||||||||||||
| ?A | L | H2 | H1 | L | H2 | H1 | |||||||||||
| PN（MPa） | PN（MPa） | PN（MPa） | PN（MPa） | ||||||||||||||
| 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | 1.6 | 4.0 | 6.4 | ||
| 25 | 285 | 185 | 190 | 200 | 615 | 763 | 140 |
150 |
160 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
| 32 | 285 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
| 40 | 285 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
| 50 | 285 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
| 65 | 360 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
| 80 | 360 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
| 100 | 360 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
| 125 | 470 | 410 | 430 | 440 | 1029 | 1244 | 260 | 300 | 300 | 410 | 425 | 440 | 1050 | 1265 | 285 | 320 | 325 |
| 150 | 470 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 460 | 475 | 1060 | 1275 | 305 | 340 | 345 |
| 200 | 470 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
| 250 | 600 | 635 | 660 | 670 | 1451 | 1641 | 474 | 474 | 635 | 660 | 670 | 1505 | 2800 | ||||
| 300 | 600 | 720 | 740 | 770 | 1512 | 1760 | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | ||||
型號編制說明
| Z | J | H | F | 16 | C | G | K |
| 自控閥門 | 執行機構： | 執行機構： | 閥門結構類型： | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | 多彈簧氣動薄膜 | F：表示分流閥 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 | |
| N：表示合流閥 | 25：表示2.5MPa | P：表示碳鋼 | B：表示氣關型 | ||||
| M：表示角形閥 | 40：表示4.0MPa | ||||||
| 64：表示6.4MPa |
訂貨須知
1.型號與名稱 2.公稱通徑+閥座直徑或所要求的Kv 3.公稱壓力和法蘭連接型式 4.閥體和閥內組件材料,表面硬化處理要求 5.上閥蓋型式 6.執行機構型號和供氣壓力 附件:電氣閥門定位器,空氣減壓閥 7.流體流動方向(合流、分流) 8.特殊要求 9.流體名稱、溫度和比重 10.正常流量和最大流量 11.流體壓力,進口壓力和出口壓力 12.流體粘度,流體是否有固體雜質
訂購注意事項：
ZJHF(H)三通氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZJHF(H)三通氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
