ZJHJ精小型薄膜角型氣動調節閥
型號：ZJHJ 精小型薄膜角型氣動調節閥
ZJHJ精小型薄膜角型氣動調節閥 結構圖
概述
ZJHJ精小型薄膜角型氣動調節閥采用頂部導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝 參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于 自凈與清洗的場合。
主要技術參數及性能指標
閥體
形 式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
閥內組件
閥芯型式： 上導向單座柱塞型閥芯
流量特性： 等百分比特性、線性特性和快開特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
型 式 ：多彈簧式薄膜執行機構
膜片材料： 丁晴橡膠夾增強滌綸積物
彈簧范圍 ：0.02~0.10、0.08~0.24MPa
供氣壓力： 0.14、0.16、0.28、0.40MPa
氣源接頭： 內螺紋M10×1
環境溫度： -30~+70℃
閥作用型式 ： 氣—開式或氣—關式
附 件 ： 定位器、手輪機構
性能
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
規格參數表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
主要零件材料及推薦使用溫度范圍
| 閥體材料 | 公稱壓力MPa | 介質工作溫度℃ | |||||||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作壓力MPa | |||||||||||||||
| 鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 鑄鋼ZG25 | 4.0 6.4 |
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
| 鑄不銹鋼ZG1Cr18Ni9Ti | 4.0 6.4 |
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
||||
外形尺寸

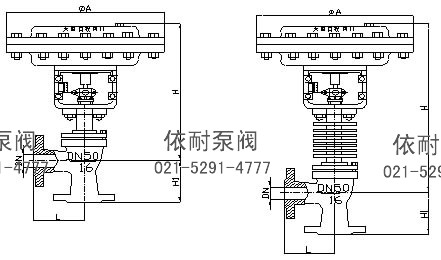

ZJHJ精小型薄膜角型氣動調節閥 外形尺寸圖
| 公稱通徑DN（mm） | L（mm） | H1（ mm） | H（mm） | ?A | |
| 1.6（MPa） | 常溫 | 中溫 | |||
| 20 | 100 | 100 | 349 | 444 | 285 |
| 25 | 115 | 115 | 350 | 445 | 285 |
| 32 | 130 | 130 | 358 | 458 | 285 |
| 40 | 130 | 130 | 378 | 478 | 285 |
| 50 | 150 | 150 | 393 | 493 | 285 |
| 65 | 170 | 170 | 494 | 594 | 360 |
| 80 | 190 | 190 | 503 | 628 | 360 |
| 100 | 215 | 215 | 521 | 646 | 360 |
| 125 | 250 | 250 | 634 | 759 | 360 |
| 150 | 275 | 275 | 696 | 846 | 470 |
| 200 | 325 | 325 | 715 | 915 | 470 |
型號編制說明
| Z | J | H | J | 16 | C | G | K |
| 自控閥門 | 執行機構： | 多彈簧氣動薄膜執行機構 | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | F：表示分流閥 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 | ||
| H：表示合流閥 | 25：表示2.5MPa | P：表示不銹鋼 | B：表示氣關型 | ||||
| J： 表示角形閥 | 40：表示4.0MPa | F46：表示閥體襯氟 | |||||
| 64：表示6.4MPa |
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
訂購注意事項：
ZJHJ精小型薄膜角型氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZJHJ精小型薄膜角型氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
