ZJHP(M)單座（套筒）氣動調節閥

型號：ZJHP(M)  單座（套筒）氣動調節閥
型號：ZJHP(M)  單座（套筒）氣動調節閥
ZJHP(M)單座（套筒）氣動調節閥 結構圖
ZJHP(M)單座（套筒）氣動調節閥 結構圖

概述

ZJHP(M)型單座（套筒）氣動調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過 程自動控制系統中。

主要技術參數及性能指標

閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
形 式：多彈簧式薄膜執行機構
墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式

流量特性圖

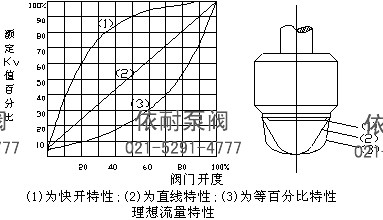

ZJHP(M)單座（套筒）氣動調節閥 流量特性圖
ZJHP(M)單座（套筒）氣動調節閥 流量特性圖

主要技術參數

公稱通徑 閥座直徑 額定流量系數Kv 額定行程 薄膜有效面積cm2 固有可調比 環境溫度℃ 基本誤差 回差 死區 額定流量系數 泄漏量
直線 等百分比
G3/4 3
4
5
6
7
8		 0.08
0.12
0.20
0.32
0.50
0.80		 10 220 50:1 -40~+85 不帶定位器±5%
帶定位器±1%		 不帶定位器±3%
帶定位器1%		 不帶定位器±3%
帶定位器0.4%		 ±10% 單座10-4閥額容量（套筒10-3閥額定容量）
20 10 1.8 1.6 10 350
12 2.8 2.5
15 4.4 4
20 6.9 6.3
25 25 11 10 16
40 32 17.6 16 25
40 27.5 25
50 50 44 40
65 65 69 63 40 560
80 80 110 100
100 100 176 160
150 125 275 250 60 900
150 440 400
200 200 690 630
250 250 1000 900 100 1400
300 300 1600 1440

允許壓差

開關方式 執行機構型號 彈簧范圍KPa 氣源壓力MPa 公稱通徑（閥座直徑）mm
20 25 40 50 65 80 100 150 200
10 12 15 20
氣關 ZHA-22 20-100
20-100
40-200		 0.14
0.25
0.4 		6.4
6.4
6.4 		6.19
6.4
6.4 		3.96
6.4
6.4 		2.2
6.4
6.4 		1.4
6.4
6.4
ZHA-23 20-100
20-100
40-200		             0.56
3.64
5.04
ZHA-34 20-100
20-100
40-200		               0.35
2.30
3.18
ZHA-45 20-100
20-100
40-200		                 0.34
2.21
3.06 		0.22
1.43
1.98 		0.14
0.91
1.26
氣開 ZHB-22 20-100
40-100
80-240		 0.14
0.25
0.4 		4.64
6.4
6.4		 3.09
6.4
6.4		 1.98
5.94
6.4 		1.11
3.3
6.4 		0.7
2.1
4.9		           0.10
0.66
0.92 		0.06
0.37
0.52
ZHB-23 20-100
40-100
80-240		             0.28
0.84
1.95 		0.18
0.53
1.25
ZHB-34 20-100
40-100
80-240		                 0.17
0.51
1.18 		0.11
0.33
0.78 		0.07
0.21
0.5
ZHB-45 20-100
40-100
80-240		                       0.05
0.15
0.36 		0.03
0.09
0.21

1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。 2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

允許壓差表

開關方式 執行機構型號 彈簧范圍KPa 氣源壓力MPa 公稱通徑
25 40 50 65 80 100 150 200
氣關 ZHA-22 20-100
20-100
40-200 		0.14
0.25
0.4 		3.00
6.4
6.4

ZHA-23		 20-100
20-100
40-200		 0.14
0.25
0.4		   2.25 1.95
  6.4 6.4
  6.4 6.4
ZHA-34 20-100
20-100
40-200		 0.14
0.25
0.4		       2.36 2.04 1.67
      6.4 6.4 6.4
      6.4 6.4 6.4
ZHA-45 20-100
20-100
40-200		 0.14
0.25
0.4		             1.41 1.14
            6.4 6.4
            6.4 6.4
氣開 ZHB-22 20-100
40-100
80-240		 0.14
0.25
0.4		 1.50
4.50
6.4
ZHB-23 20-100
40-100
80-240		 0.14
0.25
0.4
  1.13 0.98
  3.38 2.93
ZHB-34 20-100
40-100
80-240		 0.14
0.25
0.4		   6.4 6.4 1.18 1.02 0.84
      3.54 3.06 2.51
      6.4 6.4 5.85
ZHB-45 20-100
40-100
80-240		 0.14
0.25
0.4		              0.71 0.57
            2.12 1.71
            4.94 4.00

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適 當?shù)慕鉀Q辦法。

外形尺寸

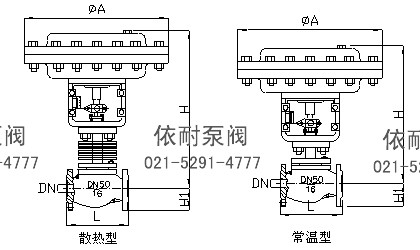

ZJHP(M)單座（套筒）氣動調節閥 外形尺寸圖
ZJHP(M)單座（套筒）氣動調節閥 外形尺寸圖

公稱通徑 		L(mm) H(mm) H1(mm) ФA(mm)
ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6		 ANSI300
JIS2030KRF
PN4.0		 ANSI600
JIS40K.RF
PN6.4		 普通 高溫 PN6 PN16 PN40 PN64
G3/4" 120 120 120 253   31 31   236
20 181 194 206 398.5 548.5 45 52.5 65 285
25 184 197 210 410.5 560.5 50 57.5 70
40 222 235 251 455 620 65 75 85
50 254 267 286 457.5 627.5 70 82.5 90
65 276 292 311 610 790 80 92.5 102.5 360
80 298 317 337 622 8.7 95 100 107.5
100 352 368 394 640 850 105 110 117.5 125
150 451 473 508 870 1130 132.5 142.5 150 172.5 470
200 600 610 650 890 1150 160 170 187.5 207.5

法蘭連接尺寸 本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。 JISB2001－1984 ANSIB16.5－1981 法蘭連接：FF、PR、RJ和LG。

型號編制說明

Z J H P 16 C G K
自控閥門 執行機構： 多彈簧氣動薄膜執行機構 閥門結構類型： 公稱壓力： 閥體材質： 溫度類型： 作用型式：
  J：表示精小型   P：表示單座 16：表示1.6MPa C：表示碳鋼 G：中溫型常溫省略 K：表示氣開型
      N：表示雙座 25：表示2.5MPa P：表示不銹鋼   B：表示氣關型
      M：表示套筒閥 40：表示4.0MPa F46：表示閥體襯氟
        64：表示6.4MPa

訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求

訂購注意事項：

ZJHP(M)單座（套筒）氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZJHP(M)單座（套筒）氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
