ZMJBP薄膜襯四氟單座氣動調節閥
型號：ZMJBP 薄膜襯四氟單座氣動調節閥
概述
ZMJBP-16F46P 薄膜襯四氟單座氣動調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯 有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕 介質和有毒、易揮發等氣體、液體介質的過程控制。
特點
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10”、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥體 | ZG25襯F46（FEP） | 波紋管 | F4（PTFE） |
| 閥芯 | 2Cr13襯F46（FEP） | ||
| 哈氏合金、蒙乃爾 | 填料 | F4（PTFE） | |
| 閥座 | 2Cr13襯F46（FEP） | 柔性石墨 | |
| 哈氏合金、蒙乃爾 |
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。
主要技術參數
性能指標：（表一）
| 項目 | 性能指標 |
| 基本誤差％ | ≤±8 |
| 回差％ | ≤8 |
| 死區％ | ≤6 |
| 額定流量系數誤差 | ≤±10％（Kv≤5時±15％） |
| 泄漏量 | ≤0.01％閥額定容量 |
技術參數：（表二）
| 公稱通徑DN（mm） | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||||||
| 閥座直徑DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||
| 額定流量系數KV | 0.08 | 1.12 | 0.20 | .032 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | |||||
| 流量特性 | 直線 | 直線\等百分比 | |||||||||||||||||||||
| 公稱壓力PN（Mpa） | 1.01.6 | ||||||||||||||||||||||
| 配用執行機構 | 型號 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | ||||||||||||||||||
| 有效面積cm | 200 | 280 | 400 | 630 | 1000 | ||||||||||||||||||
| 工作行程mm | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||||
| 彈簧范圍KPa | 20-10040-200 | ||||||||||||||||||||||
| 作用方式 | 氣關式或氣開式 | ||||||||||||||||||||||
| 工作溫度 | -30~200℃ | ||||||||||||||||||||||
| 固有可調比R | 30：1 | ||||||||||||||||||||||
允許壓差
標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實 現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來 克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。
充許壓差：（表三）
| 供氣壓力（MPa） | 彈簧范圍（MPa） | 公稱通徑（DN） | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||
| 閥座直徑（DN | 3-8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
| 0.14 | 20~100 | 允許壓差 △P（MPa） | |||||||||||||
注：流開流態，關閉時p2=0
外形尺寸

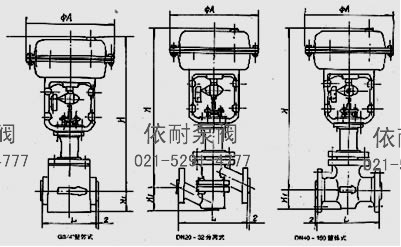

ZMJBP薄膜襯四氟單座氣動調節閥 外形尺寸圖
| 公稱通徑 DN（?L） | 3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
| A | 245 | 245 | 245 | 245 | 290 | 290 | 362 | 362 | 362 | 454 |
| H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
| H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
| 重量 | 17 | 17 | 19 | 21 | 28 | 31.5 | 54 | 64 | 80 | 120 |
注：法蘭標準符合JB78-59、JB79-59標準.也可根據用ANSI美國標準等其它標準。
配套附件
1．各種型號的閥門定位器，電氣轉換器，空氣過濾減壓器。
2．手輪機構。
3．電磁閥，接近開關。
型號編制說明
| Z | J | H | P | 16 | C | G | K |
| 自控閥門 | 執行機構： | 多彈簧氣動薄膜執行機構 | 閥門結構類型： | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | P：表示單座 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型 常溫省略 |
K：表示氣開型 | ||
| N：表示雙座 | 25：表示2.5MPa | P：表示不銹鋼 | B：表示氣關型 | ||||
| M：表示套筒閥 | 40：表示4.0MPa | F46：表示閥體襯氟 | |||||
| 64：表示6.4MPa |
訂購注意事項：
ZMJBP薄膜襯四氟單座氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZMJBP薄膜襯四氟單座氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
