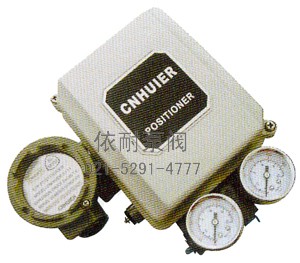

CNHUIER6000系列電氣閥門定位器
1.概要
CNHUIER6000系列電氣閥門定位器與啟動執行機構配套使用，輸入4~50mA DC的信號轉換出空氣壓力，控制執行機構的動作。同時根據執行機構的行程進行反饋，從而使執行機構的行程能按控制信號進行精確定位。CNHUIER6000系列電氣閥門定位器能用于單動作型和雙動作型執行機構。
2 特點
1、 適用于小容量及大容量的執行機構。
2、 放大器的耗氣量小、容量大。
3、 可以選擇輸出特性。
4、 單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。
5、 耐壓防爆型可在現場進行調整。
6、 本質安全的機構有著廣闊的適用范圍。
3. 標準規格
3-1.代碼
| 系列 Series | 6 | 0 | 0 | 0 | |||
| 防爆（防護）結構 Ex.en closure | 1 | 耐壓防爆型（隔爆型） d Exd Ⅱ BT6, Explosion proof type | |||||
| 2 | 本質安全性（本安型） i Exia Ⅱ CT6 Intrinsically safe explosion proof type | ||||||
| 反饋（動作）方式 Feed backe style | 1 | 直行程 執行機構用：標準型 Linear :Feedback for standard lever | |||||
| 2 | 角行程（直連式回轉軸）執行機構用：標準型 Rotary: Feedback for lever | ||||||
| 作用形式 Action type | 1 | 單作用 執行機構用（單作用）For spring return type | |||||
| 2 | 雙作用 執行機構（雙作用） For double acting type | ||||||
| 輔件 Accessories | AS | 帶關聯匹配組合空氣過濾減壓閥 Matched decompressor valve | |||||
3-2技術參數
| 系列Series | HIC6000 |
| 輸入信號 Input signal | 4~20mA DCThe split range is possible by span adjustment 可進行分程控制and zero adjustment 調整范圍：4~12、12-20 mA DCAdjustment range : 4~12、12-20 mA DC |
| 輸入阻抗 Input impedance | 250∩±5% at 25℃ |
| 輸出特性 Characteristic | 線性（標準型）Linear (standard) |
| 放大器 Pilot valve | 單動作型執行機構和雙動作型執行機構兼用，Non-bleeding type. 單動作正作用型放大器易變換成反作用型放 Single acting and double acting type are 大器（輸入信號增加，輸出氣壓相應減小）。 available |
| 氣源壓力 Air supply | 0.14~0.7MPa (140~700KPa) |
| 輸出壓力 Output pressure | 0~0.7MPa (0~700KPa) |
| 耗氣量 Air consumption | 輸出氣壓50%時的耗氣量。 Output air pressuer50%. 單動作型Single acting type :5NI/min at 140Kpa air supply 雙動作型Double acting type: 15NI/min at 400Kpa air supply |
| 最大處理容量 Max. capacity | 輸出側氣源放空時Capacity when output is atmospheric venting 單動作型Single acting type :175NI/min at 140Kpa air supply 雙動作型Double acting type: 400NI/min at 400Kpa air supply |
| 性能 Performance | 單動作型執行機構For single acting actuator 直 線 性Linearity.……………………….±1.0% of Full stroke 滯后Hysteresis ……………………….0.5% of Full stroke 靈 敏 度Response level …………………….1.0% of Full stroke 重復精度 Repeatability………………………..0.2% of Full stroke 氣源壓力變動誤差 Supply pressure effect………………0.1%10Kpa 雙動作型執行機構 For double acting actuator 直 線 性Linearity……………………………. ±1.5% of Full stroke 滯后Hysteresis ……………………………..0.8% of Full stroke 靈 敏 度Response level…………………………..0.2% of Full stroke 重復精度 Repeatability…………………………….0.3% of Full stroke 氣源壓力變動誤差 Supply pressure effect…………………..0.4/10Kpa 上述各數值是指在不連接閥門的情況下執行機構的性能。 The above represents the performance of the positioner on an actuator without a valve. |
| 氣源接口 Air connection | RC1/4 |
| 電氣接口 Wiring connection | G1/2 |
| 環境溫度 Ambient temperature | B標準型Standard type-20~+80 |
| 濕度范圍 Ambient humidity range | 10~90%RH |
| 防爆形式 Enclosure | 防護等級IP65 Protection(IP65) 耐壓防爆型（隔爆型）d Ex d Ⅱ BT6 Explosion proof type (Ex d Ⅱ BT6) 本質安全型（本安型）i Ex ia ⅡCT6 Intrinsically safe explosion proof type(Ex ia Ⅱ CT6) |
| 附屬機構 Standard anicillary | 自動-手動切換裝置 Auto, Manual change |
| 外殼材料 Housing material | 鋁合金 Aluminum alloy |
| 表面涂層 Coating | 噴塑 Spray plastics |
| 標準涂層色Coating colors | 黑色 Black 淺灰 Light gray 寶藍色 Blue |
| 重量 Approx. Weight | 2.3Kg~3Kg |
| 附加規格 Optional specification | 根據客戶要求制作 Available upon request |
| 電氣接口 Wring connection | 1/2NPT(室外防水型 For water proof only) 耐壓填料式 Packing cable gland (耐壓防爆型 For explosion proof only ) 密封接頭式 Sealing fitting (耐壓防爆型 For explosion proof only ) |
| 安全柵 Safety device | 齊納安全柵 Zener barrier (Ex ia Ⅱ C) |
| 壓力表刻度 Pressure gauge | Mpa. Kpa. Bar. Psi |
| 輸出特性 Cam characteristic | 等百分比 Equal precentage |
| 氣源接口 Air connection | 1/4NPT |
