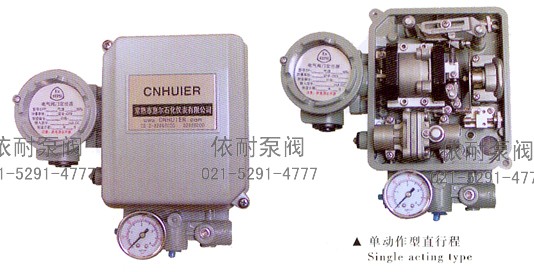

EP3000電-氣閥門定位器
1.概要
EP3000電-氣閥門定位器是引進國外技術制造的 。它與調節閥配套使用，構成閉環控制回路。把調節器輸出的電信號轉換成驅動調節閥的氣信號，同時根據調節閥的開度進行位置反饋，使調節閥能夠正確定位。
2 技術參數
基本誤差I(lǐng)ntrinsic error :±1%（單作用）；±1.5%（雙作用）；
回 差Hysteresis error: 1%（單作用）；1.5%（雙作用）；
死 區Dead band:0.2%(單作用)；0.4%（雙作用）；
額定行程Rated travel:0-(10-100)mm
0-(50°-75°-90°)角行程
氣源壓力Air supply:0.14-0.7MPa
輸入信號Input signal:4-20mA.DC(可分程)；
0-10mA.DC(可分程)
耗氣量Air consumption:單作用Single acting type: 5L/min(供氣0.14MPa)
雙作用Double acting type :15L/min(供氣0.4MPa)
輸出特性Characteristic:線性Linear,等百分比Equal percentage
環境溫度Ambient temperature:-35～+60℃
-20～+60℃(本安型)ExiaⅡCT6
相對濕度Ambient humidity range:10-90%
輸出壓力Output pressure:0.02-0.6MPa
防爆型式Ex. enclosure:隔爆ExdⅡBT6,本安ExiaⅡCT6，普通Non-Explosion
防護等級protection:Ip65
輸入阻抗Input impedance:250∩±5%(at 20℃)
氣源接頭Air connection:ZG1/4,聯接銅管Φ6
電源接口Wiring connection:G1/2
殼體材料Housing material:鋁合金Aluminum alloy
外形尺寸Size:205×192×78mm
重 量Weight:2.1Kg
3.特點
1、適用于小容量及大容量的執行機構
由于采用了載荷控制彈簧，選擇相應的彈簧后就能獲得較適合于該執行機構的定位器。
2、耗氣量小
放大器的耗氣量小、容量大。
3、可以選擇輸出特性
由于反饋機構中有凸輪裝置，因此可以選擇性以外的輸出特性。
4、各種反饋方式對應的型號
只要更換凸輪裝置，就可以用以下對應的執行機構。
*直行程執行機構：標準型------EP3□1□
*角行程執行機構：標準型------EP3□2□
5、易變換成反作用放大器
單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。
6、耐壓防爆型可在現場進行調整
由于信號（4～20 mA.DC）輸入端接頭及線圈部位的封裝呈耐壓防爆結構，因此在進行檢修及行程調整時，可以在現場防爆區域內拆除定位器外殼。
7、本質安全的構造有著廣闊的適用范圍 接線盒及線圈有著本質安全型的構造，因此與專用的齊納安全柵組合使用能使力矩線圈適用于所有危險氣體的場所（包括0區），使用環境溫度范圍為-40～+60℃
5. 型號說明
| 系列 Series | 3 | 0 | 0 | 0 | |||
| 防爆（防護）結構 Ex.en closure | 1 | 耐壓防爆型（隔爆型） d Exd Ⅱ CT6,Explosion proof type | |||||
| 2 | 本質安全性（本安型） i Exia Ⅱ CT6Intrinsically safe explosion proof type | ||||||
| 反饋（動作）方式 Feed backe style | 1 | 直行程 執行機構用：標準型 Linear :Feedback for standard lever | |||||
| 2 | 角行程（直連式回轉軸）執行機構用：標準型 Rotary: Feedback for lever | ||||||
| 作用形式 Action type | 1 | 單作用 執行機構用（單作用）For spring return type | |||||
| 2 | 雙作用 執行機構（雙作用） For double acting type | ||||||
| 輔件 Accessories | AS | 帶關聯匹配組合空氣過濾減壓閥 Matched decompressor valve | |||||
例：EP3111:表示隔爆型，直行程，單作用 EP3322：表示本安型，角行程，雙作用 訂貨時請寫明：1、型號 2、輸入信號 3、供氣壓力 4、輸出特性5、配減壓器 6、行程 7、配執行機構規格 8、輸出壓力
訂購注意事項：
EP3000電-氣閥門定位器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐EP3000電-氣閥門定位器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
