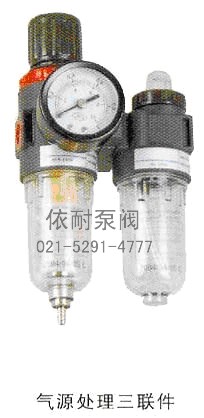

氣源處理三聯件
概述
該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩壓，使氣源處于恒定狀態，可減小因氣源氣壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，可過濾器壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可以對不方便加潤滑油的部件進行潤滑，大大延長機體的使用壽命。
安裝
1、 安裝時請注意清洗連接管道及接頭，避免贓物帶入氣路。
2、 安裝時請注意氣體流動方向與主體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。
3、 過濾器，調壓閥（調壓過濾器）給油器的固定：將固定支架的凸槽與本體上凹槽匹配，再用固定片及螺絲鎖緊即可。
4、 單獨使用調壓閥，調壓過濾器時的固定：旋轉固定環使之鎖緊附帶的專用固定片即可。
使用說明
1、 本過濾器排水有壓差排水與手動排水二種方式。手動排水時當水位達到濾芯下方水平之前必須排出。
2、 壓力調節時，在轉動旋鈕前請先拉起再旋轉，壓下旋轉鈕為定位。順時針旋低出口壓力。調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。
3、 給油器的使用方法：給油器使用JIS K2213輸機油（ISOVg32或同級用油）。加油量請不要超過杯子八分滿。數字0為油量最小，9為油量最大。自9-0位置不能旋轉，須順時針旋轉。
注意事項：
1、 部分零件使用PC材質，禁止接近或在有機劑環境中使用。PC杯清洗請用中性清洗劑。
2、 使用壓力請勿超過其使用范圍。
3、 當出口風量明顯減少時，應及時更換濾芯。
技術參數
| 型號 | AC1500 | AFC1500 | AC2000 | AFC2000 | |
| 工作介質 | 空氣 | ||||
| 接口管徑 | 1/8“ | 1/4“ | |||
| 濾芯精度 | 40U | ||||
| 使用壓力范圍 | 手動排水：0~9.5Kgf/cm2壓差排水：1.5~9.5Kgf/cm2 | ||||
| 最大可調范圍 | 9.5Kgf/cm2 | ||||
| 保證耐壓力 | 15.0Kgf/cm2 | ||||
| 使用溫度范圍 | 5~60℃ | ||||
| 濾水杯容量 | 15CC | ||||
| 給油杯容量 | 25CC | ||||
| 建議潤滑用油 | ISOVG32或同級用油 | ||||
| 重量 | 0.49Kg | 0.32Kg | 0.49Kg | 0.32Kg | |
| 構成元件 | 過濾器 | AF1500 | AFR1500 | AF2000 | AFR2000 |
| 減壓閥 | AR1500 | AFR1500 | AR2000 | AFR2000 | |
| 給油器 | AL1500 | AL1500 | AL2000 | AL2000 | |
訂購注意事項：
氣源處理三聯件產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐氣源處理三聯件說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
