XL 1151 LT法蘭式液位變送器
一、主要特點

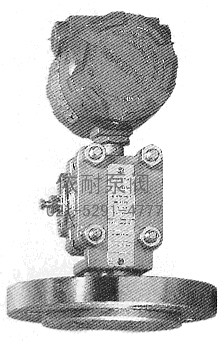

XL1151LT型法蘭式液位變送器，可對各種容器進行精密的液位和液體密度測量。本型號產品有平法蘭和插入式法蘭供用戶選用。

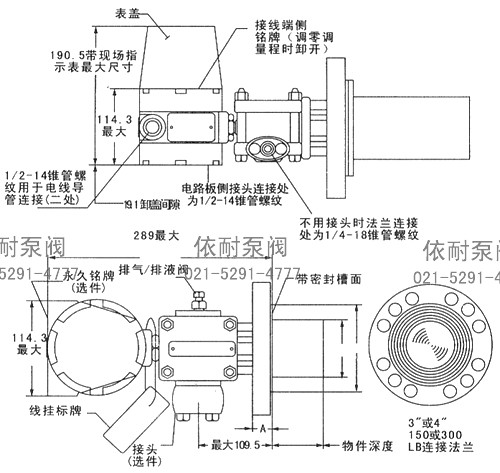

二、 外形尺寸圖
安裝法蘭尺寸 低壓側按基本常規結構，高壓側使用3” 或4” 、150lb或300lb 的法蘭。
| 法蘭尺寸 | 螺栓孔 | ||||||||
| 訂貨代碼 | 尺寸 | 規格 | 直徑 | A | B | C | 數目 | 直徑 | 分布直徑D1 |
| A | 3” | 150lb | 190.5 | 30 | 66 | 127 | 4 | 19.0 | 152 |
| B | 4” | 150lb | 228.6 | 30 | 89 | 157 | 8 | 19.0 | 190 |
| C | 5” | 300lb | 209.6 | 35 | 66 | 127 | 8 | 22.2 | 168 |
| D | 6” | 300lb | 245.0 | 38 | 89 | 157 | 8 | 22.2 | 200 |
三、XL 1151 LT法蘭式液位變送器型譜表
| XL1151LT | 法蘭式液位變送器 | ||||||||||||
| 代號 | 測量范圍 | ||||||||||||
| 4 5 6 |
0-6~36kPa 0-30~180kPa 0-160~1000 kPa |
||||||||||||
| 代碼 | 輸出 | ||||||||||||
| E | （4~20）mA,DC | ||||||||||||
| S | （4~20）mA,DC 智能 協議 | ||||||||||||
| 代號 | 尺寸 | 插入長度 | 高壓側膜片材料 | ||||||||||
| G0 H0 J0 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 D0 D2 D4 D6 E0 F0 |
2” 2” 2” 3” 3” 3” 3” 4” 4” 4” 4” 3” 3” 3” 3” 4” 4” 4” 4” 3” 4” |
只有平膜片式 只有平膜片式 只有平膜片式 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 只有平膜片式 只有平膜片式 |
316不銹鋼 哈氏合金C 鉭 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 鉭 鉭 |
||||||||||
| 代號 | 安裝法蘭規格 | ||||||||||||
| M A B N C D |
2”150lb 3”150lb 4”150lb 2”300lb 3”300lb 4”300lb |
||||||||||||
| 代碼 | 低壓側結構材料 | ||||||||||||
| 法蘭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||||||
| 12 15 22 23 25 33 35 |
碳鋼鍍隔 碳鋼鍍隔 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C |
316不銹鋼 鉭 316不銹鋼 哈氏合金C 鉭 哈氏合金C 鉭 |
硅油 | |||||||||
| 代號 | 高壓側灌充液 | ||||||||||||
| D | 硅油 -29℃～149℃ | ||||||||||||
| F | 惰性液 -18℃～204℃ | ||||||||||||
| P | Sylthem800 -40℃～205℃ | ||||||||||||
| 代號 | 選用項目 | ||||||||||||
| M1 | 線性指示表，0~100%刻度 | ||||||||||||
| M3 | LED顯示，線性表頭0-100%，用戶可選 | ||||||||||||
| B1 | 彎支架管裝（Φ51mm管子） | ||||||||||||
| B2 | 彎支架板裝 | ||||||||||||
| B3 | 彎支架管裝（Φ51mm管子） | ||||||||||||
| D1 | 泄放閥在壓力容室側上部 | ||||||||||||
| D2 | 泄放閥在壓力容室側下部 | ||||||||||||
| XL1151LT 4 E G0 M 12 D M1 選型舉例 |
訂購注意事項：
XL 1151 LT法蘭式液位變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL 1151 LT法蘭式液位變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
