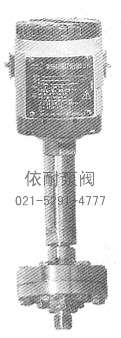

XL-133C法蘭式隔膜壓力變送器
一、特性
XL-133C變送器設計采用三種不同類型結構的焊接密封隔離膜片過程連接方式，能適用多種不同過程測量的特點及要求：1、焊接螺紋連接；2、無法蘭托架連接；3、非焊接螺紋連接。膜片可用多種合金材料制作。加裝溫度隔離器或毛細管結構，耐350℃高溫介質。 “Z”型為本安或隔爆型。 適用于高溫、強腐蝕介質的壓力測量。 其一用般技術性能與XL133A基本相同。
二、 測量范圍
絕對壓力：最大測量范圍0~6MPa
最小測量范圍0~20KPa
絕對壓力：最大測量范圍0~6MPa
最小測量范圍0.0~20KPa
負絕對壓力：最大測量范圍-0.1MPa~+2.4MPa
最小測量范圍-5KPa~+5KPa

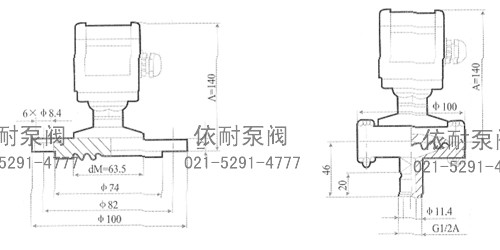

三、 外型結構
四、 過程連接
平法蘭或延伸平法蘭焊接密封隔膜結構連接。
法蘭標準GB9123-88 DN50 DN80
延伸長度50mm、100mm、200mm PN4MPa-40 MPa(見上圖)
（特殊要求可供DIN、ANSI標準）
五、 溫度影響
| DN50 | 300Pa/10k | DN80 | 200Pa/10k | ||
| DN50 | 延伸50mm | 300Pa/10k | DN80 | 延伸50mm | 200Pa/10k |
| DN50 | 延伸100mm | 300Pa/10k | DN80 | 延伸100mm | 200Pa/10k |
| DN50 | 延伸200mm | 300Pa/10k | DN80 | 延伸200mm | 200Pa/10k |
六、 隔膜材料
隔離波紋膜片 連接件平法蘭及延伸平法蘭
不銹鋼316L、哈氏合金C276 不銹鋼1Cr18Ni9Ti
鉭、不銹鋼316L 帶PTEE涂層 （特殊要求不銹鋼316L）
本安型
模擬信號輸出：EExib Ⅱ C T4 1 區 Exd Ⅱ C T6 1 區 不含乙炔
Tu≤70℃ 防爆證書：中國CE970637
德國LCIE91. C6106X
Exia Ⅱ C T4 0 區
中國CE992038
七、 XL133C型法蘭式隔膜壓力變送器型譜表
| 型號 | 說明 | ||||||||||||||||
| XL133C | □ | □ | □ | □ | □ | □ | □ | □ | |||||||||
| 隔膜材料 | 1 | 不銹鋼316L膜片 | |||||||||||||||
| 2 | 哈氏合金C276膜片 | ||||||||||||||||
| 5 | 鉭膜片 | ||||||||||||||||
| 7 | 不銹鋼316L帶PTFE涂層 | ||||||||||||||||
| 9 | 約定的特殊要求 | ||||||||||||||||
| 法蘭材料 | 3 | 不銹鋼1Cr18Ni9Ti | |||||||||||||||
| 5 | 不銹鋼316L | ||||||||||||||||
| 9 | 約定的特殊要求 | ||||||||||||||||
| 過程連接標準 | A | 外螺紋G1/2A焊接螺紋 | |||||||||||||||
| E | 無法蘭托架 | ||||||||||||||||
| F | 外螺紋G1/2A非焊接螺紋 內孔Ф11.4mm | ||||||||||||||||
| H | 外螺紋G1/2A非焊接螺紋 內孔Ф11.4mm 不銹鋼帶PTFE涂層 |
||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 隔膜中介液 | A | 硅油 | |||||||||||||||
| E | 甘油 | ||||||||||||||||
| G | 高溫油+溫度隔離器 | ||||||||||||||||
| N | 高溫油+毛細管1m | ||||||||||||||||
| Y | 約定特殊要求 | ||||||||||||||||
| 信號輸出 | 2 | 模擬信號4-20mA 二線 | |||||||||||||||
| 3 | 模擬信號0-20mA 三線 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 外殼、顯示 | A | 塑料外殼，電纜孔M20×1.5，IP65 | |||||||||||||||
| B | 塑料外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| P | 鋁外殼，電纜孔M20×1.5，IP65 | ||||||||||||||||
| F | 鋁外殼，帶數字顯示器，電纜孔M20×1.5，IP65 | ||||||||||||||||
| Y | 約定的特殊要求 | ||||||||||||||||
| 精度等級 | 3 | 0.2%帶線性記錄 | |||||||||||||||
| 6 | 0.5%帶線性記錄 | ||||||||||||||||
| 9 | 約定特殊要求 | ||||||||||||||||
| 量程、 壓力、 單位 |
G1G | 0~1MPa表壓 | |||||||||||||||
| G2G | 0~1MPa絕壓 | ||||||||||||||||
| Y | 非標量程 | ||||||||||||||||
| XL133C-13A A2 A3 G1G選型舉例 |
安裝附件
安裝支架……G
標準電纜密封套
外螺紋M20×1.5……T
用戶選用附件，請?jiān)谶x型代碼后的括號注明所要附件的代碼
例如
XL133C-□□□□□□□「GT」
訂購注意事項：
XL-133C法蘭式隔膜壓力變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL-133C法蘭式隔膜壓力變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
