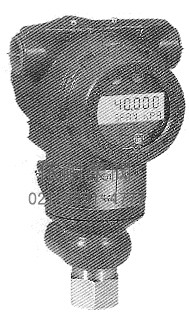

XL3351：3051TG/TA智能表壓變送器
一、主要特點
XL3351：3051TG智能壓力變送器可進行連續自檢。如發現問題變送器則激活用戶可選的模擬輸出報警， 手操器可以查詢變送器以確定問題所在。變送器向手操器輸出特定信息，以便識別問題，并快速而易于檢修。如果操作者確信是回路問題，變送器可根據要求提供特定輸出，供回路測試使用。
量程：表壓：調校量程從10~17，400psi
精度：量程1：1到15：1時，調校量程的±0.075%、±0.1%
量程15：1到100：1，±〔0.01（URL/量程）〕%量程
溫度：零點：0.25%/28℃ 量程：0.5%/28℃
電源影響：小于0.005%輸出量程/伏特
振動影響：在任意軸向上，頻率為200Hz下振動影響誤差的±0.05%URL/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響
安裝位置影響：最大可產生不大于0.25kPa的零位誤差，但可校正，對量程無影響，測量本體相對法蘭轉動無影響。
灌充液：硅油或惰性液
電氣殼體：低銅鋁合金、不銹鋼
涂層：聚脂環氧樹脂
O型環：特氟隆、丁氰橡膠（表蓋用）、乙烯-丙烯
隔離膜片：316L不銹鋼

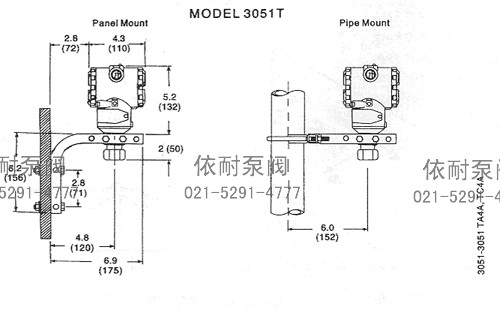

二、外形尺寸圖
三、XL3351：3051TG/TA智能表壓變送器
| 型號 | 說明 | ||||||
| XL3351：3051 | □ | □ | □□ | □□ | □ | □ | |
| -TG | 表壓、智能壓力變送器 協議 | ||||||
| 測量范圍 | 1 | 0~1~10kPa | |||||
| 2 | 0~6~60kPa | ||||||
| 3 | 0~55~516kPa | ||||||
| 4 | 0~270~2580kPa | ||||||
| 5 | 0~1.3~13.80kPa | ||||||
| 6 | 0~12~60MPa | ||||||
| E | 普通模擬型 （4mA~20mA DC 帶可調阻尼） | ||||||
| S | 標準智能型 （4mA~20mA DC按鍵設定帶 協議 | ||||||
| 結構材料 | 2B | 1/2-14NPT陰螺紋 | |||||
| 2C | G1/2 A DIN 16288陽螺紋 （僅限不銹鋼，量程1-4） | ||||||
| 2F | 錐形和螺紋方式，適用與F-250-C 型壓力反應罐（包括壓蓋與箍，僅限不銹鋼，量程5） | ||||||
| 2 | 316L SST | ||||||
| 3 | 哈氏合金C-276 | ||||||
| 1 | 硅油 | ||||||
| 2 | 惰性液（Fluorinert? FC-43） | ||||||
| A | 鋁，聚氨酯涂層 | ||||||
| B | 鋁，聚氨酯涂層 | ||||||
| C | 鋁，聚氨酯涂層 | ||||||
| D | 鋁，聚氨酯涂層 | ||||||
| J | 不銹鋼 | ||||||
| K | 不銹鋼 | ||||||
| L | 不銹鋼 | ||||||
| M | 不銹鋼 | ||||||
| 選件 | M1 | 線性指示表（0~100%刻度） | |||||
| M3 | LCD數字量程顯示 （液晶） | ||||||
| M4 | LED數字量程顯示 （數碼管） | ||||||
| M5 | LDC數字量程0~100%顯示 （液晶） | ||||||
| M6 | LED數字量程0~100%顯示 （數碼管） | ||||||
| B1 | 管裝彎支架（2”管子） | ||||||
| B2 | 板裝彎支架 | ||||||
| B3 | 管裝平支架（2”管子） | ||||||
| D1 | 法蘭側面排氣/排液閥在上部 | ||||||
| D2 | 法蘭側面排氣/排液閥在下部 | ||||||
| P | 1/4-14NPT連接 | ||||||
| J | “丁”字形接頭：M20×1.5陽螺紋 | ||||||
| N | “腰” 字形接頭：1/2-14NPT椎管螺紋 | ||||||
| C12 | 1/2-14NPT引壓過渡頭及后部焊接引壓管（不銹鋼） | ||||||
| 防爆等級 | S | 標準型（無防爆） | |||||
| A | 隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6 | ||||||
| I | 本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通選擇) | ||||||
| 精度等級 | 1 | 0.075 | |||||
| 2 | 0.2 | ||||||
| 3 | 0.5 | ||||||
| XL3351：3051 I E 2B M1 S I選型舉例 |
訂購注意事項：
XL3351：3051TG/TA智能表壓變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XL3351：3051TG/TA智能表壓變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
