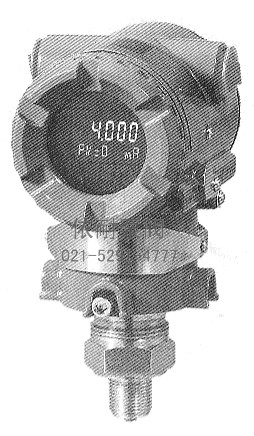

XLA510A/XLA530A智能絕對壓力變送器
特性
XLA510A絕對壓力變送器和XLA530A壓力變送器用于測量液體、氣體或蒸汽壓力，并將其轉變成4~20mADC的電流信號輸出。XLA510A和XLA530也可與BRAINTM手操器、CENTUMCSTM、μXLTM或 275手操器進行通訊實現遠程設定、監控等功能。

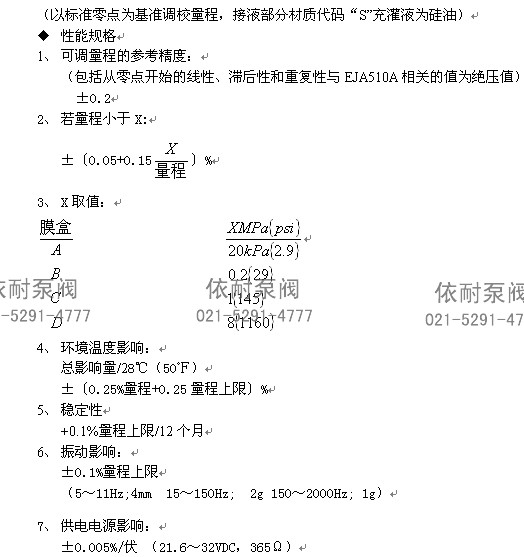

標準規格
功能規格
（與XLA510A相關的壓力為絕對壓力）
| 量程/范圍 | Mpa | Psi (/D1) | Bar(/D3) | Kgf/cm3(/D4) | |
| A | 量程 | 10~200KPa | 1.45~29 | 0.1~2 | 0.1~2 |
| 范圍 | 0~200KPa | 0~29 | 0~2 | 0~2 | |
| B | 量程 | 0.1~2 | 14.5~290 | 1~20 | 1~20 |
| 范圍 | 0~2 | 0~290 | 0~20 | 0~20 | |
| C | 量程 | 0.5~10 | 72.5~1450 | 5~100 | 5~100 |
| 范圍 | 0~10 | 0~1450 | 0~100 | 0~100 | |
| D | 量程 | 5~50 | 720~7200 | 50~500 | 50~500 |
| 范圍 | 0~50 | 0~7200 | 0~500 | 0~500 | |
◆ 調零
在膜盒量程的上下限范圍內，零點可任意調整
◆ 外部 調零
通過外部調零螺釘，可在測量范圍內對零點進行連接調校，分辨率為0.01%。量程可通過數字表頭上的量程設定開關進行現場調校
◆ 安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零點漂移，
與膜片面垂直方向放置到90°，將會產生0.2kPa﹛0.8inH2O﹜的零漂，并可通過調零校正。
四、 XLA510A和XLA530A智能絕對壓力/壓力變送器型譜表
| 型號 | 說明 | |||||||||||
| XLA510A XLA530A |
絕對壓力變送器 | |||||||||||
| 壓力變送器 | ||||||||||||
| 輸出信號 | E | 4~20mA,數字通訊? 協議 | ||||||||||
| B | 模擬式帶可調 | |||||||||||
| 測量量程 （膜盒） |
A | 10~200KPa﹛0.1~2kgf/cm2﹜ | ||||||||||
| B | 0.1~2MPa﹛1~20 kgf/cm2﹜ | |||||||||||
| C | 0.5~10MPa﹛5~100 kgf/cm2﹜ | |||||||||||
| D | 5~50MPa﹛50~500 kgf/cm2﹜ | |||||||||||
| 接液部分 材質 |
〔過程接頭〕 | 〔膜片〕 | ||||||||||
| S | SUS316L | 哈氏合金C-276 | ||||||||||
| H | 哈氏合金C-276 | 哈氏合金C-276 | ||||||||||
| 管道連接 | 4 | 1/2NPT內螺紋 | ||||||||||
| 7 | 1/2NPT外螺紋 | |||||||||||
| 8 | G1/2DIN 16 288外螺紋 | |||||||||||
| 9 | M20×1.5DIN? 16 288 外螺紋 | |||||||||||
| ____ | N | N | ||||||||||
| -O | O | |||||||||||
| 接線口※ | 2 | 1/2NPT內螺紋，2處接線口 | ||||||||||
| 4 | M20內螺紋,2處接線口 | |||||||||||
| 5 | G1/2內螺紋，2處接線口帶一個盲塞 | |||||||||||
| 7 | 1/2NPT內螺紋，兩個電氣接口，一個盲塞 | |||||||||||
| 9 | M20內螺紋，兩個電氣接口，一個盲塞 | |||||||||||
| 顯示表頭※ | D | 數字表頭 | ||||||||||
| E | 帶設定按鈕的數字表頭 | |||||||||||
| N | （無表頭） | |||||||||||
| 安裝支架※ | E | SECC 碳鋼2-inch管安裝 | ||||||||||
| F | SUS304 | |||||||||||
| N | 無安裝支架 | |||||||||||
| 附加選項代碼 | /□選項規格 | |||||||||||
例：XLA530A-DAS4N-02NN/□ ※號是標準規格中最具代表性的規格。
訂購注意事項：
XLA510A/XLA530A智能絕對壓力變送器產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐XLA510A/XLA530A智能絕對壓力變送器說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
