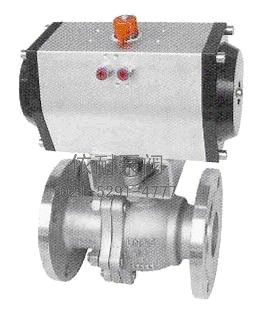

D641F/H-16/25/40-C/P/R氣動球閥
特點及用途
該球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、 流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平衡靈活。
3、 閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、 閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
性能規范
| 公稱通徑 DN(mm) | 尺寸 | 執行器型號 （僅供參考） | ||||||||||||||||||
| 1.6 MPa | 2.5 MPa | 4.0 MPa | ||||||||||||||||||
| L | D | D1 | b | Z-D | L | D | D1 | b | Z-D | L | D | D1 | b | Z-D | 1.6、2.5MPa | 0.4MPa | ||||
| 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | GTD-52 | GTD-63 | |||
| 20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 105 | 75 | 16 | 4-14 | GTD-63 | GTD-63 | |||
| 25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 115 | 85 | 16 | 4-14 | GTD-63 | GTD-83 | |||
| 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 135 | 100 | 18 | 4-18 | GTD-83 | GTD-83 | |||
| 40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 145 | 110 | 18 | 4-18 | GTD-83 | GTD-83 | |||
| 50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 160 | 125 | 20 | 4-18 | GTD-83 | GTD-110 | |||
| 65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 4-18 | 290 | 180 | 145 | 22 | 8-18 | GTD-110 | GTD-110 | |||
| 80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 195 | 160 | 22 | 8-18 | GTD-110 | GTD-127 | |||
| 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-18 | 350 | 230 | 180 | 24 | 8-23 | GTD-127 | GTD-160 | |||
| 125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-18 | 400 | 270 | 220 | 28 | 8-25 | GTD-160 | GTD-190 | |||
| 150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-23 | 480 | 300 | 250 | 30 | 8-25 | GTD-190 | AW17 | |||
| 200 | 457 | 335 | 295 | 26 | 12-23 | 457 | 360 | 310 | 34 | 12-23 | 600 | 375 | 320 | 38 | 12-30 | AW17 | AW17 | |||
安裝尺寸表
| 公稱通徑DN（mm） | 外形尺寸Diamensions | 工作壓力 Mpa Working pressure |
重量﹌kg/臺 Weight | ||||||||||||||||||
| D2 | D1 | L | b | n | Φ | ||||||||||||||||
| D1 | JIS | DIN | ANSI | n | JIS | DIN | ANSI | Φ | JIS | DIN | ANSI | PVDF | RPP | RPP | PVDF | CPVC | UPVC | ||||
| 15(1/2”) | 95 | 65 | 70 | 65 | 60 | 120 | 14 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 | 1.0 | 1.0 | 0.39 | 0.67 | 0.6 | 0.54 |
| 20(3/4”) | 105 | 75 | 75 | 75 | 70 | 120 | 16 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 | 1.0 | 1.0 | 0.42 | 0.72 | 0.65 | 0.58 |
| 25(1”) | 115 | 85 | 90 | 85 | 80 | 140 | 16 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 | 1.0 | 1.0 | 0.55 | 0.94 | 0.84 | 0.75 |
| 32(11/4”) | 135 | 100 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 1.0 | 1.0 | 0.85 | 1.45 | 1.3 | 1.16 | ||||||
| 40(11/2”) | 145 | 110 | 105 | 110 | 98 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 | 1.0 | 1.0 | 1 | 1.75 | 1.57 | 1.4 |
| 50(2”) | 160 | 125 | 120 | 125 | 120 | 180 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 1.32 | 2.25 | 2 | 1.8 |
| 65(21/2” | 180 | 145 | 140 | 145 | 140 | 220 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 1.9 | 3.2 | 2.9 | 2.6 |
| 80(3”) | 195 | 160 | 150 | 160 | 152 | 250 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 2.4 | 4.1 | 3.7 | 3.3 |
| 100(4”) | 215 | 180 | 175 | 180 | 190 | 285 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 3.6 | 6.1 | 5.5 | 4.9 |
| 125(5”) | 245 | 210 | 210 | 210 | 216 | 320 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 | 0.8 | 0.8 | 5.9 | 10 | 9 | 8 |
| 150(6”) | 280 | 240 | 240 | 240 | 240 | 360 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 7.4 | 12.6 | 11.2 | 10 |
| 200(8”) | 335 | 295 | 290 | 295 | 298 | 400 | 35 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 12 | 21 | 18 | 16 |
| 250(10”) | 395 | 350 | 355 | 350 | 362 | 500 | 38 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 18 | 32 | 29 | 27 |
| 300(12”) | 455 | 400 | 400 | 400 | 432 | 600 | 40 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | ||||
訂購注意事項：
D641F/H-16/25/40-C/P/R氣動球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D641F/H-16/25/40-C/P/R氣動球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
