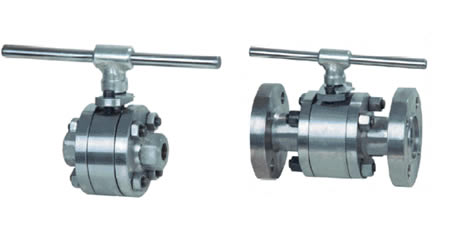

Q11H三片式鍛鋼球閥
Q11H三片式鍛鋼球閥
產品特征
1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。
3、采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
Q11H三片式鍛鋼球閥 結構圖
主要連接尺寸及重量
|
公稱通徑 （mm） |
尺寸 | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 1 1/4 |
| 40 | 150 | 125 | 65 | 1 1/2 |
| 50 | 170 | 144 | 75 | 2 |
注：對焊式和承插焊式結構長度與內螺紋長度相同。
Q41H主要連接尺寸及重量
| 公稱通徑 | 尺寸 | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | z-φd | H | ||||||||
| mm | in | 全通徑FP | 縮徑 RP |
全通徑FP | 縮徑 RP |
全通徑FP | 縮徑 RP |
Q41 | Q341 | Q641 | Q941 | |||||
| 15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
| 20 | 3/4″ | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
| 25 | 1″ | 150 | - | 25 | - | - | - | 115 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
| 32 | 1 1/4″ | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
| 40 | 1 1/2″ | 182 | - | 40 | - | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 |
| 50 | 2″ | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
| 65 | 2 1/2″ | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
| 80 | 3″ | 250 | 80 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 | ||
| 100 | 4″ | 280 | 100 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 | ||
| 125 | 5″ | 320 | 125 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 | ||
| 150 | 6″ | 360 | 150 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 | ||
| 200 | 8″ | 400 | 200 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 815 | 825 | ||
訂購注意事項：
Q11H三片式鍛鋼球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q11H三片式鍛鋼球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
