Q947H固定球閥
Q947H固定球閥
應用范圍
操作的可靠性
大口徑球閥的相對連動部（閥座和閥桿軸承）由于采用了摩擦系數小的特氟龍，因而操作扭距小，此外，由于密封潤滑脂的長期潤滑，使得操作更加靈活。
閥座結構
閥座的結構有兩種：單密封和雙密封結構，一般具有自泄壓機能的是單密封，雙密封則由閥體上附加的安全泄壓。
閥桿加長
閥桿加長適于埋地及低溫用，加長尺寸根據需要確定，操作方式有手動、氣動、電動、氣液連動等。
對外力的安全性
閥體的壁厚根據高壓容器的安全法規進行設計，對承受外力抗彎曲等符合API6D規定，強度足夠。
閥桿壓蓋部密封
填料壓蓋部密封如圖所示采用了四個O型圈和密封注脂裝置。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
Q947H固定球閥 結構圖1

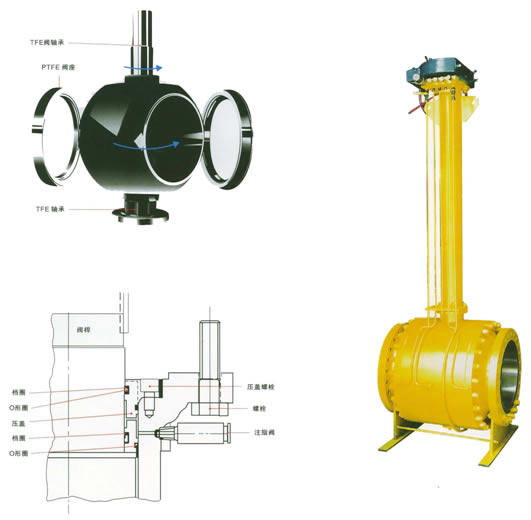

Q947H固定球閥 結構圖2
主要零件材質
| 序號 | 材料 標準 零件名稱 |
材料牌號 | 序 號 |
材料 標準 零件名稱 |
材料牌號 | ||||||
| 碳鋼 | 不銹鋼 | 碳鋼 | 不銹鋼 | ||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||
| 01 | 底蓋 | 25 | A105 | 1Cr18Ni9Ti | F304/F316/ F304L/F316L |
18 | 上閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 02 | 底蓋螺釘 | 25CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 19 | 上閥桿軸承 | 金屬夾 PTFE |
金屬夾 PTFE |
金屬夾 PTFE |
金屬夾 PTFE |
| 03 | 墊圈 | 氟橡膠；PTFE； 金屬夾石墨 | 20 | 止推軸承 | PTFE | PTFE | PTFE | PTFE | |||
| 04 | 止推軸承 | 金屬夾PTFE | 21 | 閥座O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | |||
| 05 | 下閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
22 | 填料O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 06 | 下閥桿軸承 | 氟橡膠；PTFE； 金屬夾石墨 | 23 | 閥桿填料函 | 25鍍鉻 | A105鍍鉻 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
|||
| 07 | 閥體 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
24 | 墊圈 | 氟橡膠；PTFE,金屬夾石墨 | |||
| 08 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 25 | 閥桿填料 | 石墨 | |||
| 09 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 26 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 10 | 墊圈 | 金屬夾石墨 | 27 | 螺釘 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B7M | |||
| 11 | 閥蓋 | WCB | A316-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
28 | 閥桿填料 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M CF3/CF3M |
| 12 | 閥座O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 29 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M |
| 13 | 閥座彈簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 30 | 支架 | WCB | WCB | WCB | WCB |
| 14 | 閥座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 31 | 鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 |
| 15 | 閥座支承圈 | 25鍍鉻 | A105鍍鉻 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
32 | 墊圈 | 氟橡膠；PTFE；金屬夾石墨 | |||
| 16 | 球體 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
33 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
| 17 | 球體鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||||||
訂購注意事項：
Q947H固定球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q947H固定球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
