Q47H軌道金屬硬密封球閥
Q47H軌道金屬硬密封球閥
原理

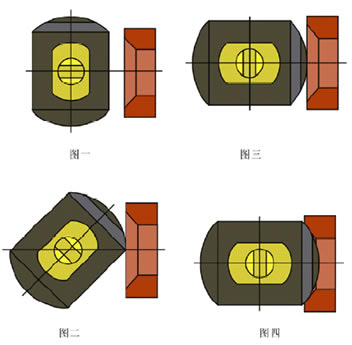

軌道金屬硬密封球閥的工作原理是凸輪的原理使得閥球在旋轉過程中與閥座密封面脫離，旋轉到位后再將閥球推向閥座實現密封。
當閥門處于全開位置時，順時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋轉。（圖一）。
連接轉動手輪，閥桿上的精密螺旋曲線槽軌道，與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停地按順時針方向轉動。（圖二）
當閥門將要關閉時，閥桿帶動球體在與閥座密封面完全無摩擦的情況下旋轉了90°。（圖三）
繼續(xù)轉動手輪，再次下降的閥桿通過閥桿下端的凸輪結構機械地壓迫球體，使球體密封面與閥座密封面緊密接觸，從而達到密封的目的。（圖四）
當閥門處于全關位置時逆時針轉動手輪，在閥桿螺母與止推軸承的配合下，閥桿開始上升，并帶動球體開始旋轉，（圖四）。
連續(xù)轉動手輪，閥桿會在向上升的同時帶動球體趨向閥座。（圖三）
當閥門將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其中的導向銷相互作用帶動球體在與閥座密封面完全無摩擦的情況下不停地按逆時針方向轉動。（圖二）
繼續(xù)轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°，閥門已處于全開位置。（圖一）
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保

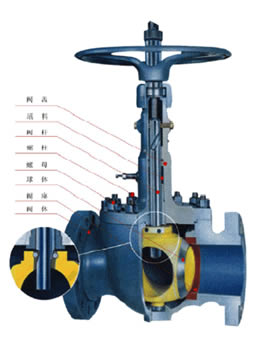

結構
軌道金屬硬密封球閥 結構圖
訂購注意事項：
Q47H軌道金屬硬密封球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q47H軌道金屬硬密封球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
