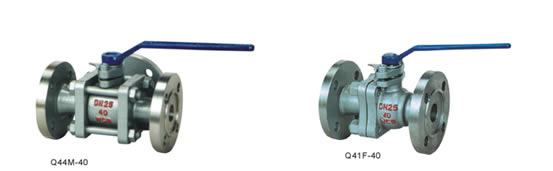

Q44M/Q41M節能型焦?fàn)t專用球閥
Q44M/Q41M節能型焦?fàn)t專用球閥
產品特點
該系列球閥特別適用于各焦化廠焦?fàn)t氨水、噴射循環系統高低壓轉換時使用。
一、閥門的連接尺寸與原三通球閥相同，更換方便。
二、特制的增強聚四氟乙烯封圈，其耐磨強度大大提高，顯著提高密封圈的使用壽命。
三、獨特的內部結構，不僅大大降低了生產成本，而且使加工與維修更加簡單化。
四、帶倒密封結構的下裝式閥桿，不僅防止了閥桿脫出，而且閥桿部位的密封更加可靠。
五、外型結構緊湊，獨特三塊式設計使閥門外觀更完美。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

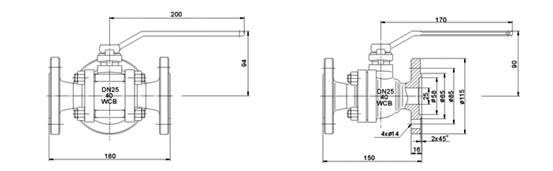

節能型焦?fàn)t專用球閥 結構圖1

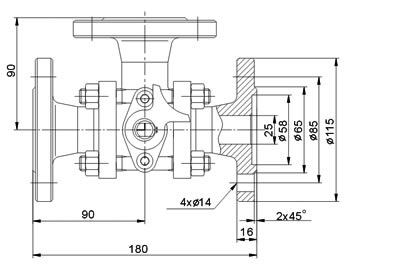

節能型焦?fàn)t專用球閥 結構圖2
主要零件材料
| 產品型號 Product type | 零件名稱 Accessory name |
零件材料 Accessory material |
| Q44M-40DN25 Q41F-40DN25 |
閥體、閥蓋 body,Bonnet |
WCB |
| 球體 Ball | 1Cr18Ni9Ti | |
| 閥桿 Stem | 2Cr13 | |
| 密封圈 Sealing ring | 增強聚四氟乙烯 RPTFE | |
| 填料 Stuffing | V型聚四氟乙烯 V-shaped PTFE |
主要連接尺寸
| 公稱壓力 PN(MPa) Nominal pressure |
|||
| 試驗壓力(Mpa) | |||
| 殼體 Shell | 高壓液密封閉 High-pressure liquid sealing |
低壓氣密封 Low-pressure hermetic sealing |
|
| 4.0 | 6.0 | 4.4 | 0.6 |
| 適用溫度 Applicable temperture |
≤150℃ | ||
| 氨水等 Liquid ammonia, etc. | |||
訂購注意事項：
Q44M/Q41M節能型焦?fàn)t專用球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q44M/Q41M節能型焦?fàn)t專用球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
