Q941F四通四密封電動球閥

應用規范

1、設計、制造按GB12237-89
2、結構長度按 SDV-2002
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

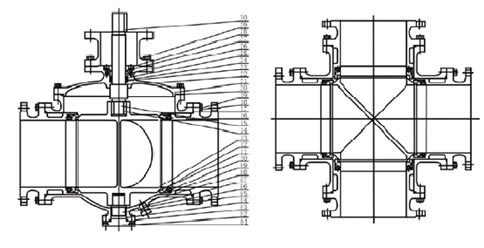

Q941F四通四密封電動球閥結構圖1

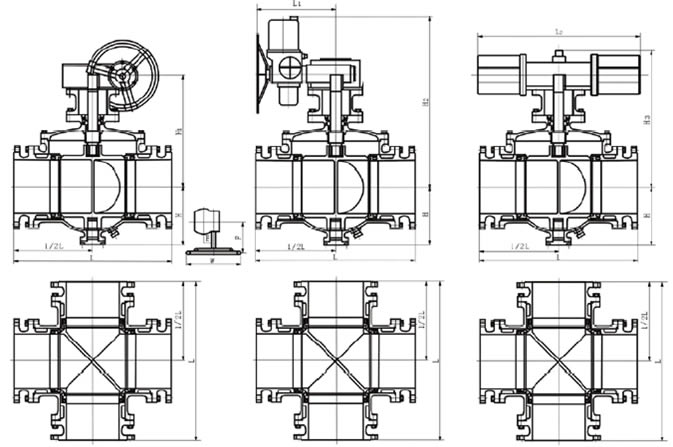

Q941F四通四密封電動球閥結構圖2

Q941F四通四密封電動球閥結構圖3

該四通球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次，以前需四個閥門，供水時閥1、4開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4關閉，現用一臺四通球閥替代，操作方便。

主要零件材料

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

訂購注意事項：

Q941F四通四密封電動球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q941F四通四密封電動球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
