Q71信號球閥
Q71信號球閥
產品特點
球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

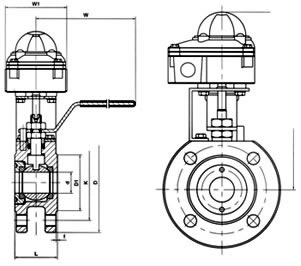

Q71信號球閥 結構圖
主要外形和連接尺寸
| ZSQ72F-16 | ||||||||||
| 通徑DN | d | L | D | K | n-Md | f | H | W | W1 | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 4-M12 | 2 | 170 | 145 | 90 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 4-M12 | 2 | 175 | 145 | 90 |
| 25 | 18″ | 24 | 42 | 110 | 85 | 4-M12 | 2 | 180 | 160 | 90 |
| 32 | 11/4″ | 29 | 50 | 135 | 100 | 4-M16 | 2 | 195 | 180 | 90 |
| 40 | 11/2″ | 38 | 60 | 145 | 110 | 4-M16 | 2 | 205 | 220 | 90 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 4-M16 | 3 | 230 | 230 | 90 |
| 65 | 21/2″ | 64 | 95 | 180 | 145 | 4-M16 | 3 | 245 | 250 | 90 |
| 80 | 3″ | 72 | 118 | 195 | 160 | 8-M16 | 3 | 270 | 290 | 90 |
| 100 | 4″ | 92 | 140 | 215 | 180 | 8-M16 | 3 | 290 | 350 | 90 |
| 125 | 5″ | 110 | 175 | 245 | 210 | 8-M16 | 3 | 460 | 90 | |
| 150 | 6″ | 135 | 210 | 280 | 240 | 8-M20 | 3 | 610 | 90 | |
| 200 | 8″ | 175 | 300 | 335 | 295 | 12-M20 | 3 | 840 | 90 | |
訂購注意事項：
Q71信號球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q71信號球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
