QJ41M一體式高溫球閥替代截止閥
規格規范
| 型號 | 公稱壓力 【Mpa】 | 試驗壓力【Mpa】 | 工作溫度 ℃ | 適用介質 | ||
| 強度【水】 | 密封【水】 | 氣密封 | ||||
| QP41M-1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250 | 蒸汽.氣水.油品.煤氣. 天然氣.氨 .醋酸銅.氨液 |
| QP41M-2.5 | 2.5 | 4.0 | 2.8 | ≤300 | ||
主要零件材質
| 零件名稱 | 材料 | |
| Q41M-1.6 Q41M-2.5 | ||
| 閥體 | HT200 | QT450-10 |
| 球體 閥桿 | 不銹鋼 | |
| 密封圈 | 碳石墨 | |
| 扳手 | QT450-10 | |

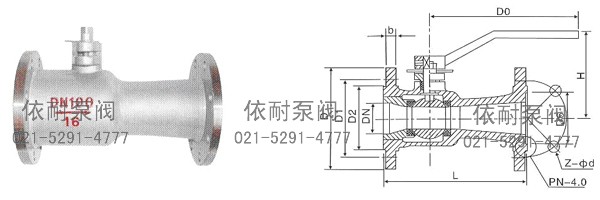

QJ41M-1.6主要外形尺寸和連接尺寸 單位；MPa
| DN | L | D | D1 | D2 | b | Z-Фd | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-Ф14 | 105 | 150 |
| 20 | 150 | 105 | 75 | 55 | 110 | |||
| 25 | 160 | 115 | 85 | 65 | 120 | 160 | ||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-Ф18 | 140 | 180 |
| 40 | 200 | 145 | 110 | 85 | 155 | 250 | ||
| 50 | 230 | 160 | 125 | 100 | 20 | 175 | 300 | |
| 65 | 290 | 180 | 145 | 120 | 195 | |||
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Ф18 | 225 | 320 |
| 100 | 350 | 215 | 180 | 155 | 24 | 250 | ||
| 125 | 400 | 245 | 210 | 188 | 26 | 8-Ф23 | 270 | 360 |
| 150 | 480 | 280 | 240 | 210 | 28 | 290 | ||
| 200 | 600 | 335 | 295 | 265 | 30 | 12-Ф23 | 350 | 450 |
QJ41M-2.5主要外形尺寸和連接尺寸 單位；MPa
| DN | L | D | D1 | D2 | b | Z-Фd | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-Ф14 | 105 | 150 |
| 20 | 150 | 105 | 75 | 55 | 110 | |||
| 25 | 160 | 115 | 85 | 65 | 120 | 160 | ||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-Ф18 | 140 | 180 |
| 40 | 200 | 145 | 110 | 85 | 20 | 155 | 250 | |
| 50 | 230 | 160 | 125 | 100 | 175 | 300 | ||
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Ф18 | 195 | |
| 80 | 310 | 195 | 160 | 135 | 225 | 320 | ||
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Ф23 | 250 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Ф25 | 270 | 360 |
| 150 | 480 | 300 | 250 | 218 | 30 | 290 | ||
| 200 | 600 | 360 | 310 | 278 | 34 | 12-Ф25 | 350 | 450 |
訂購注意事項：
QJ41M一體式高溫球閥替代截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐QJ41M一體式高溫球閥替代截止閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
