QZ41M一體式高溫球閥替代閘閥

QZ41M一體式高溫球閥替代閘閥

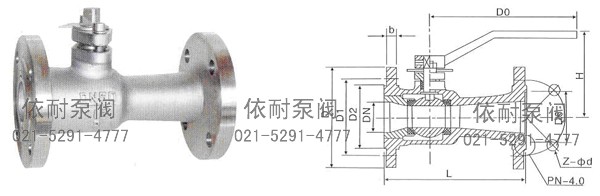

QZ41M-1.0C P R主要外形尺寸和連接尺寸 單位MPa

DN L D D1 D2 b Z-Фd H D0
40 165 145 110 85 18 4-Ф18 155 250
50 180 160 125 100 20 175 300
65 195 180 145 120 195
80 210 195 160 135 22 8-Ф18 225 320
100 230 215 180 155 250
125 255 245 210 185 24 270 360
150 280 280 240 210 8-Ф23 290
200 330 335 295 265 26 320 450

QZ41M-1.6C P R主要外形尺寸和連接尺寸 單位；MPa

DN L D D1 D2 b Z-Фd H D0
40 240 145 110 85 18 4-Ф18 155 250
50 250 160 125 100 20 175 300
65 265 180 145 120 195
80 280 195 160 135 22 225 320
100 300 215 180 155 24 8-Ф18 250
125 325 245 210 185 26 270 360
150 350 280 240 210 28 8-Ф23 290
200 400 335 295 265 30 12-Ф23 320 450
250 450 405 355 320 32 12-Ф25 405 550
300 500 460 410 375 34 12-Ф25 465 600

QZ41M-2.5C P R主要外形尺寸和連接尺寸 單位；MPa

DN L D D1 D2 b Z-Фd H D0
40 240 145 110 85 18 4-18 155 250
50 250 160 125 100 20 175
65 265 180 145 120 24 8-18 195 300
80 280 195 160 135 26 225 320
100 300 230 190 160 30 8-23 250
125 325 270 220 188 32 8-25 270 360
150 350 300 250 218 290
200 400 360 310 278 36 12-25 320 450
250 450 425 370 332 36 12-30 405 550
300 500 485 430 390 40 16-30 465 600

訂購注意事項：

QZ41M一體式高溫球閥替代閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐QZ41M一體式高溫球閥替代閘閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
