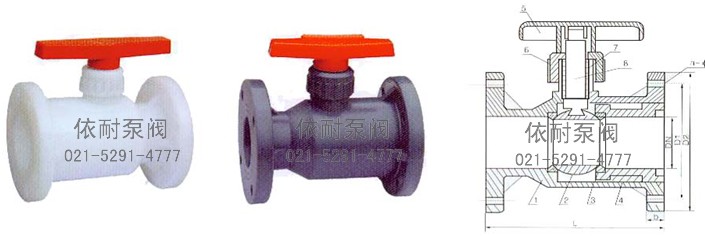

一體型球閥系列
球閥材質應用溫度范圍
| 材料Material | 介質溫度℃ Medium temperature | 材料 Material | 介質溫度℃ Medium temperature |
| 增強聚丙烯（RPP） | -14℃~+90℃ | 聚偏二氟乙烯（PVDF） | -40℃~+140℃ |
| 聚氯乙烯（UPVC）,ABS | -14℃~+80℃ | 氯化聚氯乙烯（CPVC） | -20℃~+95℃ |
球閥零件材質表
| 件號NO. | 名稱Name | 材料Material | 件號NO. | 名稱Name | 材料Material |
| 1 | 閥體 Body | RPP.PVDF.PPH.ABS.UPVC.CPVC | 5 | 手輪 Hand whel | ABS |
| 2 | 球 Ball | RPP.PVDF.PPH.ABS.UPVC.CPVC | 6 | 壓緊螺母 Retaining Nut | RPP.PVDF.PPH.ABS.UPVC.CPVC |
| 3 | 密封圈 Seal ring | PTFE.F4 | 7 | 密封 Seal | PTFE.F4 |
| 4 | 內塞 Inner Plug | RPP.PVDF.PPH.ABS.UPVC.CPVC | 8 | 閥桿 Stem | RPP.PVDF.PPH.ABS.UPVC.CPVC |
一體型球閥規格尺寸表（產品執行標準HG/T2737-94） Q41F-10S/F Q341F-10S/F
| 公稱通徑DN（mm） | 外形尺寸Diamensions | 工作壓力 Mpa Working pressure |
重量﹌kg/臺 Weight | ||||||||||||||||||
| D2 | D1 | L | b | n | Φ | ||||||||||||||||
| D1 | JIS | DIN | ANSI | n | JIS | DIN | ANSI | Φ | JIS | DIN | ANSI | PVDF | RPP | RPP | PVDF | CPVC | UPVC | ||||
| 15(1/2”) | 95 | 65 | 70 | 65 | 60 | 120 | 14 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 | 1.0 | 1.0 | 0.39 | 0.67 | 0.6 | 0.54 |
| 20(3/4”) | 105 | 75 | 75 | 75 | 70 | 120 | 16 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 | 1.0 | 1.0 | 0.42 | 0.72 | 0.65 | 0.58 |
| 25(1”) | 115 | 85 | 90 | 85 | 80 | 140 | 16 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 | 1.0 | 1.0 | 0.55 | 0.94 | 0.84 | 0.75 |
| 32(11/4”) | 135 | 100 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 1.0 | 1.0 | 0.85 | 1.45 | 1.3 | 1.16 | ||||||
| 40(11/2”) | 145 | 110 | 105 | 110 | 98 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 | 1.0 | 1.0 | 1 | 1.75 | 1.57 | 1.4 |
| 50(2”) | 160 | 125 | 120 | 125 | 120 | 180 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 1.32 | 2.25 | 2 | 1.8 |
| 65(21/2” | 180 | 145 | 140 | 145 | 140 | 220 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 1.9 | 3.2 | 2.9 | 2.6 |
| 80(3”) | 195 | 160 | 150 | 160 | 152 | 250 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 2.4 | 4.1 | 3.7 | 3.3 |
| 100(4”) | 215 | 180 | 175 | 180 | 190 | 285 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 | 1.0 | 1.0 | 3.6 | 6.1 | 5.5 | 4.9 |
| 125(5”) | 245 | 210 | 210 | 210 | 216 | 320 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 | 0.8 | 0.8 | 5.9 | 10 | 9 | 8 |
| 150(6”) | 280 | 240 | 240 | 240 | 240 | 360 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 7.4 | 12.6 | 11.2 | 10 |
| 200(8”) | 335 | 295 | 290 | 295 | 298 | 400 | 35 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 12 | 21 | 18 | 16 |
| 250(10”) | 395 | 350 | 355 | 350 | 362 | 500 | 38 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | 18 | 32 | 29 | 27 |
| 300(12”) | 455 | 400 | 400 | 400 | 432 | 600 | 40 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 0.87 | 0.8 | 0.8 | ||||
訂購注意事項：
一體型球閥系列產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐一體型球閥系列說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
