AX742X隔膜式安全泄壓持壓閥
產品概述
AX742X隔膜式安全泄壓持壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。上海依耐發展有限公司生產的AX742X隔膜式安全泄壓持壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。AX742X隔膜式安全泄壓持壓閥關閉平穩可靠，消除壓力余波。
AX742X隔膜式安全泄壓持壓閥
AX742X隔膜式安全泄壓持壓閥 結構圖1、小球閥 2、導閥 3、小球閥
典型安裝圖

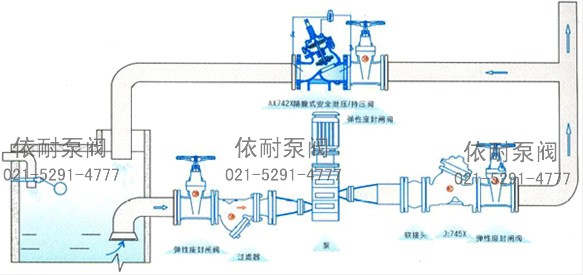

AX742X隔膜式安全泄壓持壓閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | |
| H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1034 | 1264 | 1294 | 1324 | 1600 | |
訂購注意事項：
AX742X隔膜式安全泄壓持壓閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐AX742X隔膜式安全泄壓持壓閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
