DS101/201活塞式多功能水泵控制閥
產品概述
DS101/201活塞式多功能水泵控制閥主要用于安裝在大口徑給水管網系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。DS101/201活塞式多功能水泵控制閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性，雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞性水錘）活塞式閥門性能可靠、強度高、動作平穩，防止開泵水錘和停泵水錘的場合。上海依耐發展有限公司開發生產的DS101/201活塞式多功能水泵控制閥只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
DS101/201活塞式多功能水泵控制閥
DS101/201活塞式多功能水泵控制閥 結構圖1、過濾器2、小球閥 3、過濾器 4、小球閥
典型安裝圖

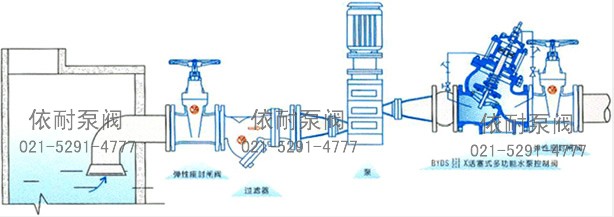

DS101/201活塞式多功能水泵控制閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
訂購注意事項：
DS101/201活塞式多功能水泵控制閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐DS101/201活塞式多功能水泵控制閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
