300X活塞式緩閉止回閥
產品概述
300X活塞式緩閉止回閥是利用液壓控制原理，通過管道中介質自身的壓力來實現活塞的上下運動，從而控制主閥的啟閉。300X活塞式緩閉止回閥的主閥盤關閉的快慢，是靠調節出口球閥的開度來實現。上海依耐發展有限公司生產的緩閉止回閥僅限于DN500mm以上，DN500mm口徑以下的為隔膜式。
300X活塞式緩閉止回閥
300X活塞式緩閉止回閥 結構圖1、過濾器 2、球閥 3、針止回閥 4、針閥
典型安裝圖

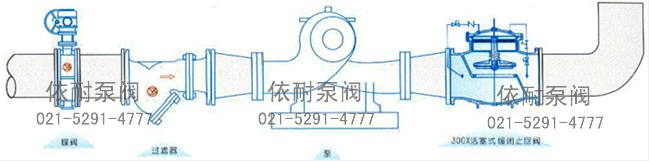

300X活塞式緩閉止回閥 典型安裝示意圖
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
訂購注意事項：
300X活塞式緩閉止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐300X活塞式緩閉止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
