JD745X隔膜式多功能水泵控制閥
產品概述
JD745X隔膜式多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。JD745X隔膜式多功能水泵控制閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化 ，防止開泵水錘和停泵水錘的產生。上海依耐發展有限公司生產的JD745X隔膜式多功能水泵控制閥只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。隔膜式適用于600口徑以下的閥門。
JD745X隔膜式多功能水泵控制閥
JD745X隔膜式多功能水泵控制閥 結構圖
1、過濾器 2、小球閥 3、過濾器 4、小球閥
典型安裝圖

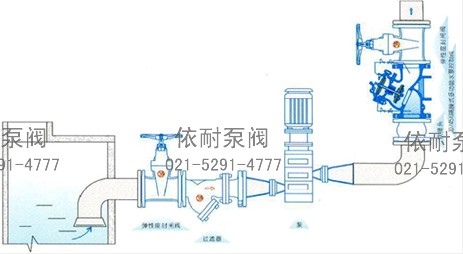

JD745X隔膜式多功能水泵控制閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
訂購注意事項：
JD745X隔膜式多功能水泵控制閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐JD745X隔膜式多功能水泵控制閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
