CD-33/CD-33S系列受控圓盤型疏水閥
CD-33/CD-33S系列受控圓盤型疏水閥
產品介紹
CD— 33，CD—33S不銹鋼受控圓盤型疏水閥結構非常緊湊，適合于在狹小的管路空間上安裝。
優點
1、設計了三個排放孔。
2、過程可控，磨損最小。
3、防凍。
4、硬制圓盤及底座。
結構尺寸

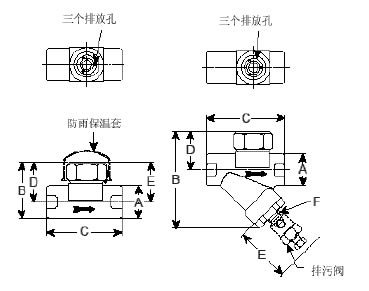

CD-33/CD-33S系列受控圓盤型疏水閥 外形尺寸圖
| 型號 | CD-33 | CD-33S (含內置過濾器) |
||
| 連接尺寸mm | 15,20 | 25 | 15,20 | 25 |
| "A" mm | 37 | 44 | 37 | 44 |
| "B mm | 63 | 79 | 108 | 121 |
| "C" mm | 84 | 100 | 89 | 105 |
| "D" mm | 44 | 57 | 44 | 57 |
| "E" mm | 76 | 76 | ||
| "F' mm | 6 | 6 | ||
| 重量kg | 0.64 | 1.1 | 0.64 | 1.5 |
材質
閥體:不銹鋼ASTM A743 Gr.CA40
閥蓋:不銹鋼ASTM A743 Gr.CA40
過濾網:不銹鋼
控制室:硬化不銹鋼
受控圓盤:硬化不銹鋼
訂購須知
選型：
應根據經驗或公司銷售人員幫您選型。選則主要依據：
1．凝結水負荷kg/h(確定排量)；
2．所選用的安全系數，一般為2—3之間；
3．壓差 MPa；
4.最大允許壓力MPa。
訂購:
1、給出型號；
2、給出連接尺寸(如果要求法蘭連接,請給出詳細的法蘭類型)；
3、給出可能遇到的最大工作壓力；
4、指明所需配件。
排量表
| 壓差 MPa | 型號 CD一33,33S DN15,DN20 |
型號 CD一33,33S DN25 |
| 0．070 0．200 0．350 0．500 0．700 1．050 1．400 2．050 2．750 4．150 |
168 205 259 309 355 427 491 591 682 875 |
227 277 355 414 477 586 682 845 982 1295 |
訂購注意事項：
CD-33/CD-33S系列受控圓盤型疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CD-33/CD-33S系列受控圓盤型疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
