倒吊【置】桶式蒸汽疏水閥
產品介紹

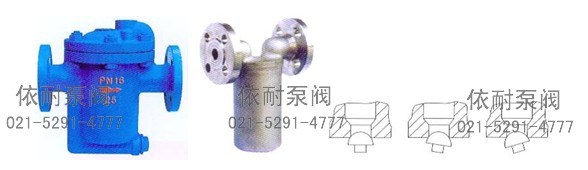

“銀球牌”倒吊【置】桶式蒸汽疏水閥是機械型疏水閥中最堅固的疏水閥之一。它的優點是；不怕水擊，能連續排不冷凝氣體，抗污性能好；所有內件都是不銹鋼制造，耐磨損.抗腐蝕；球形閥芯和閥座是線接觸，密封性能好，使用壽命長；間斷排水和連續排水，能排接近飽和溫度冷凝水，使加熱設備達到較佳工作效率。倒置桶式蒸汽疏水閥的閥座處于水封的保護下，工作時無蒸汽泄漏，節能效果好。
主要部件材料和性能參數表
| 零部件材料 | 閥體.閥蓋 | WCB.304.316 | 性能參數 | 最低工作壓力 | 0.05Mpa |
| 吊桶.杠桿 | 不銹鋼 | 最小過冷度 | 3℃ | ||
| 過濾網 | 不銹鋼 | 最高允許背壓率 | 85％ | ||
| 閥座.閥芯 | 不銹鋼 | 最高允許溫度 | 425℃ |
工作原理
倒吊【置】桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差原理工作的。它是由一個開口向下的倒置桶為液位敏感件，倒置桶連接杠桿，克服蒸汽壓力開關疏水閥。裝置剛啟動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒置桶內，倒置桶產生向上浮力，倒置桶連接杠桿帶動閥芯關閉閥門。倒置桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽變成凝結水，倒置桶失去浮力向下沉，倒置桶連接杠桿帶動閥芯開啟閥門。當蒸汽再進入倒置桶內，閥門再次關閉，循環工作，間斷排水。
訂貨選型條件

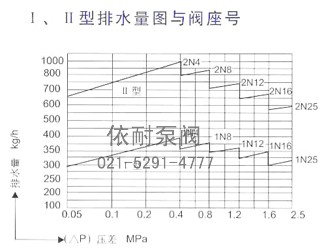

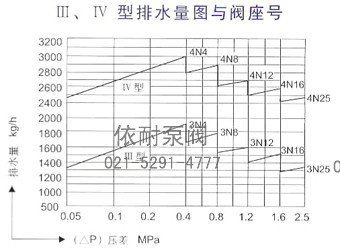

★ 用戶根據用汽設備的最大耗汽量乘選用倍率【2-3倍】為最大凝結水量來確定疏水閥的排水量。
★ 疏水閥的最高工作壓差【即閥前工作壓力減去閥后背壓】，有背壓要注明。
★ 疏水閥的最高工作溫度。
★ 連接方式，連接通徑。
★ 閥體材料。

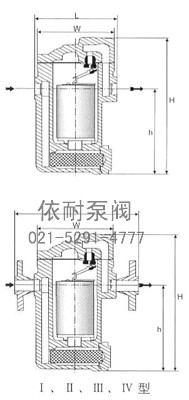

| 型號 | 公稱通徑 mm |
連接方式 | 材料 | 外形尺寸 | |||
| L | H | h | W | ||||
| （881）] CS15Y-15C 25-Ⅰ |
15 | 螺紋 | WCB | 128 | 176 | 106 | 98 |
| 20 | 128 | 176 | 106 | 98 | |||
| 25 | 128 | 176 | 106 | 98 | |||
| (882) CS15Y-15C 25-Ⅱ |
15 | 螺紋 | WCB | 166 | 236 | 138 | 150 |
| 20 | 166 | 236 | 138 | 150 | |||
| 25 | 166 | 236 | 138 | 150 | |||
| (883) CS15Y-15C 25-Ⅲ |
25 | 螺紋 | WCB | 198 | 306 | 186 | 182 |
| 32 | 198 | 306 | 186 | 182 | |||
| 40 | 198 | 306 | 186 | 182 | |||
| （884） CS15Y-15C 25-Ⅳ |
32 | 螺紋 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 | |||
| 50 | 230 | 368 | 220 | 203 | |||
| (881F) CS45Y-15C 25-Ⅰ |
15 | 法蘭 | WCB | 160 | 176 | 106 | 98 |
| 20 | 160 | 176 | 106 | 98 | |||
| 25 | 160 | 176 | 106 | 98 | |||
| (882F) CS45Y-15C 25-Ⅱ |
15 | 法蘭 | WCB | 210 | 230 | 138 | 150 |
| 20 | 210 | 230 | 138 | 150 | |||
| 25 | 210 | 230 | 138 | 150 | |||
| (883F) CS45Y-15C 25-Ⅲ |
25 | 法蘭 | WCB | 260 | 306 | 186 | 182 |
| 32 | 260 | 306 | 186 | 182 | |||
| 40 | 260 | 306 | 186 | 182 | |||
| 50 | 260 | 306 | 186 | 182 | |||
| (884F) CS45Y-15C 25-Ⅳ |
32 | 法蘭 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 | |||
| 50 | 290 | 368 | 220 | 203 | |||
| (1810) CS15Y-16P 25P-Ⅰ |
15-25 | 螺紋 | 304/316 | 120 | 183 | 160 | 80 |
| (1810F) CS45Y-16P 25P-Ⅰ |
15-25 | 法蘭 | 304/316 | 150 | 218 | 160 | 80 |
| 【括號內為國外對應型號】法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | |||||||
訂購注意事項：
倒吊【置】桶式蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐倒吊【置】桶式蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
