SHY64/100P過熱蒸汽疏水閥
SHY64/100P過熱蒸汽疏水閥
產品介紹
復合式過熱蒸汽疏水閥結構先進合理，在過熱、高壓、小負荷的工作狀況下，能夠及時地排放過熱蒸汽消失時形成的凝結水，有效地阻止過熱蒸汽泄漏，工作質量高。最高允許溫度為550℃，閥體為全不銹鋼，閥座為硬質合金鋼，耐高溫、耐磨損、使用壽命長，是過熱蒸汽專用疏水閥，"YQ"牌復合式過熱蒸汽疏水閥取得兩項國家專利，填補了國內空白。該閥是高壓、高溫、過熱蒸汽管道和加熱設備的專用疏水閥。
工作原理
它的內部結構是倒置桶和浮球為啟動元件，分兩個隔離的閥腔，由兩根不銹鋼管連通上下閥腔。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣迅速排出，當凝結水進入下閥腔，副閥的浮球隨液位上升，浮球封閉進汽管孔。凝結水經進水導管上升到主閥腔，倒置桶 下沉，帶動連桿打開主閥門，排放凝結水，裝置很快提升溫度。當副閥腔的凝結水液位下降時，浮球隨液位下降，副閥打開，蒸汽從進汽管進入主閥腔內的倒置桶里，倒置桶產生向上的浮力，帶動連桿關閉主閥門。當副閥腔的凝結水液位再升高時，下一個循環周期又開始，間斷排水。

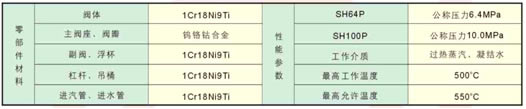

主要性能和零部件
型號 規格 外型尺寸表
SHY64/100P過熱蒸汽疏水閥 外形尺寸圖
| 型號 | 通徑 | 連接方式 | 總高Hmm | 直徑Bmm |
| SHY64P-E | 15 20 25 |
螺 紋 | 303 | 108 |
| SHY64P-F | 法 蘭 | 334 | 108 | |
| SHY64P-W | 承 插 焊 | 303 | 108 | |
| SHY100P-F | 法 蘭 | 468 | 112 | |
| SHY100P-W | 承 插 焊 | 303 | 112 | |
| （SH表示高壓過熱蒸汽系列） 法蘭連接按國家標準或HG20596、20618-97制造或按用戶要求制造 | ||||
排水量表
| 型號 | 閥座號 | △P壓差/（排量kg/h) | ||
| 4.0Mpa | 5.0Mpa | 8.0Mpa | ||
| SHY64P-W.E.F | GN40 | 368 | ||
| GN64 | 252 | 285 | ||
| SHY100P-W.F | GN100 | 166 | 189 | 230 |
訂貨正確選型條件
用戶根據用汽設備的最大耗汽量乘選用倍率（2—3倍），為最大凝結水量來選疏水閥的排水量。
疏水閥的最高工作壓差，（即閥前工作壓力減去閥后背壓）有背壓要注明。
疏水閥的最高工作溫度。
疏水閥使用工況。
連接方式。
閥體材料。

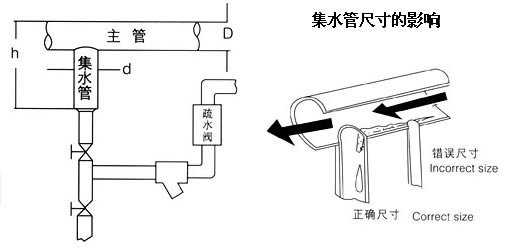

主管線凝結水的排放示意圖
SHY64/100P過熱蒸汽疏水閥 主管線凝結水的排放示意圖
安裝事項
1、在過熱高壓小負荷工況下，集水管和疏水閥內只有極少的凝結水產生，選用過小的集水管將產生“抽吸”現象。
2、蒸汽主管線尺寸（D）在150mm內，推薦集水管尺寸與主管線尺寸相同；蒸汽主管線索尺寸（D）在300mm-350mm之間，推薦集水管尺寸為150mm。
3、集水管最小長度尺寸為700mm。
訂購注意事項：
SHY64/100P過熱蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐SHY64/100P過熱蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
