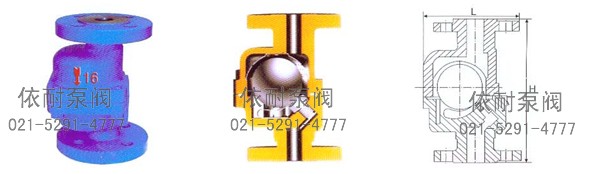

立式自由浮球蒸汽疏水閥【L型】
產品介紹
立式自由浮球蒸汽疏水閥是先進的疏水閥之一。“銀球牌” 立式自由浮球蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，即是浮子又是啟閉件，無易損零件，使用壽命很長，它的較大優點是可垂直安裝于蒸汽管路上，不受壓力.溫度.冷凝水流量波動的影響，連續排水，有水即排。 該閥適用于蒸汽管網及各種小型加熱設備裝置，起阻汽排水作用，能使加熱設備達到?jīng)]有凝結水存聚。
| 零部件材料 | 閥體.閥蓋 | HT200.WCB | 性能參數 | 最低工作壓力 | 0.01Mpa |
| 浮球 | 不銹鋼 | 最小過冷度 | 0℃ | ||
| 隔罩.過濾網 | 不銹鋼 | 節能效果 | 15-40％ | ||
| 閥座 | 不銹鋼 | 最高允許背壓率 | 85％ | ||
| 排空氣元件 | 雙金屬片 | 最高允許溫度 | 鑄鐵200℃；鑄鋼425℃ |
工作原理
裝置剛啟動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推理閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變形伸直，蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量。當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
| 型號 | 通徑 mm | 連接方式 | 外型尺寸 | 重量 Kg | |
| CS11H-16-ⅠL CS11H-16C-ⅠL | 15 20 25 | 螺紋承焊 | H 120 120 120 | L 84 84 84 | 2.2 2.2 2.2 |
| CS41H-16-ⅠL CS41H-16C-ⅠL | 15 20 25 | 法蘭 | 150 150 150 | 84 84 84 | 4.5 4.5 4.5 |
| CS11H-16-ⅡL CS11H-16C-ⅡL CS11H-25-ⅡL | 15 20 25 | 螺紋承焊 | 160 | 170 | 5.4 |
| 160 | 170 | 5.4 | |||
| 160 | 170 | 5.4 | |||
| CS41H-16-ⅡL CS41H-16C-ⅡL CS41H-25-ⅡL | 15 20 25 | 法蘭 | 210 | 195 | 6.7 |
| 210 | 195 | 6.7 | |||
| 210 | 195 | 6.7 | |||
| 法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | |||||
訂購注意事項：
立式自由浮球蒸汽疏水閥【L型】產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐立式自由浮球蒸汽疏水閥【L型】說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
