熱動力圓盤式蒸汽疏水閥
產品介紹
圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。 該閥間斷性排水，每次排放動作均以蒸汽用量的3％作為工作動力，漏汽率≤3％，工作頻繁.噪音大，最高背壓率≤50％
工作原理
圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速快，使閥片上下產生壓差。閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽，壓力等級相同，閥片上面壓力大于下面的壓力，所以閥片關閉閥口。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失，凝結水靠工作壓力又一次推開閥片，凝結水又繼續排放，循環工作，間斷性排水。

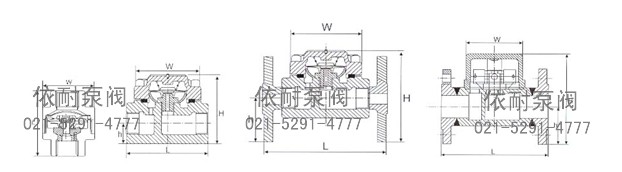

型號規格與外型尺寸表
| 型號 | 公稱通徑 mm |
連接方式 | 閥體材料 | 最高允許溫度℃ | 外形尺寸 | |||
| L | H | h | W | |||||
| YBS19Cr CS19W-40Cr |
8 | 內螺紋 | 3cr13 | 425 | 49 | 62 | 40 | - |
| 10 | 3cr13 | 425 | 49 | 62 | 40 | - | ||
| CS19H-16C CS19H-25 CS69H-25 |
15 | 內螺紋 承插焊 |
WCB | 425 | 80 | 100 | 60 | 60 |
| 20 | WCB | 425 | 90 | 100 | 70 | 60 | ||
| 25 | WCB | 425 | 100 | 130 | 80 | 65 | ||
| CS49H-16C CS49H-25 |
15 | 法蘭 | WCB | 425 | 150 | 100 | 60 | 60 |
| 20 | WCB | 425 | 150 | 120 | 70 | 60 | ||
| 25 | WCB | 425 | 160 | 130 | 80 | 65 | ||
| CS19W-40Cr CS69W-40Cr |
15 | 內螺紋 承插焊 |
3cr13 | 425 | 80 | 100 | 60 | 60 |
| 20 | 3cr13 | 425 | 90 | 120 | 70 | 60 | ||
| 25 | 3cr13 | 425 | 100 | 130 | 80 | 65 | ||
| CS49W-40Cr | 15 | 法蘭 | 3cr13 | 425 | 150 | 100 | 60 | 60 |
| 20 | 3cr13 | 425 | 150 | 120 | 70 | 60 | ||
| 25 | 3cr13 | 425 | 160 | 130 | 80 | 65 | ||
| 法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | ||||||||
訂購注意事項：
熱動力圓盤式蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐熱動力圓盤式蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
