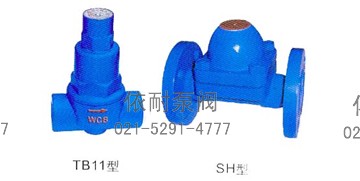

雙金屬片型蒸汽疏水閥
產品介紹
“銀球牌”雙金屬片溫度調整型蒸汽疏水閥是熱靜力型疏水閥中結構最堅固的疏水閥。它的優點是；不怕水擊.耐高壓.體積小.重量輕.不怕凍.能自動排空氣.任意位置都可安裝；背壓率大于70％ 該疏水閥適用于蒸汽主管道.管網伴熱.儀表伴熱.生活采暖和允許存有高溫凝結水的加熱設備疏水，其中SH型雙金屬片疏水閥是高壓跟熱蒸汽管線和高壓過熱蒸汽用氣設備理想的疏水閥。
工作原理
雙金屬片溫度調整型蒸汽疏水閥是由雙金屬片感溫變形帶動閥芯進行開關閥門。當裝置剛啟動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫開始彎曲變形，并把閥芯推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
型號規格與外型尺寸表
| 型號 | 公稱通徑 mm |
連接方式 | 閥體材料 | 工作壓力范圍 Mpa |
最高允許溫度 ℃ |

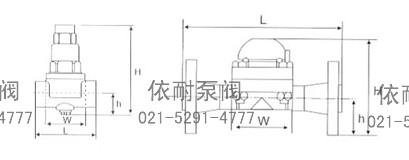

外型尺寸 | |||
| L | H | h | W | ||||||
| CS17H-16C TB[11] |
15 | 螺紋 | WCB | 0.01-1.6 | 425 | 90 | 130 | 22 | 60 |
| 20 | 90 | 130 | 22 | 60 | |||||
| 25 | 95 | 137 | 25 | 60 | |||||
| CS67H-16C [TB11W] |
15 | 承插焊 | WCB | 0.01-1.6 | 425 | 90 | 130 | 22 | 60 |
| 20 | 90 | 130 | 22 | 60 | |||||
| 25 | 95 | 137 | 25 | 60 | |||||
| CS47H-16C [TB11F] |
15-20 | 法蘭 | WCB | 0.01.1.6 | 425 | 150 | 161 | 53 | 60 |
| 25 | 160 | 170 | 58 | 60 | |||||
| 32-50 | 230 | 195 | 83 | 60 | |||||
| CS17Y-40-SH CS47Y-40-SH [SH-600] |
15 | 螺紋法蘭 | WCB | 0.1-4.0 | 425 | 150 | 115 | 20 | 95 |
| 20 | 150 | 115 | 20 | 95 | |||||
| 25 | 160 | 118 | 23 | 95 | |||||
| CS47Y-64-SH CS67Y-64-SH [SH-900] |
15 | 法蘭承插焊 | WC6 | 0.1-6.4 | 550 | 150 | 115 | 20 | 95 |
| 20 | 150 | 115 | 20 | 95 | |||||
| 25 | 160 | 118 | 23 | 95 | |||||
| CS47Y-100-SH CS67Y-100-SH [SH-900] |
15 | 法蘭承插焊 | WC6 | 0.1-10.0 | 550 | 210 | 150 | 50 | 100 |
| 20 | 210 | 153 | 53 | 106 | |||||
| 25 | 230 | 165 | 65 | 130 | |||||
| [括號內為國外對應型號]法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | |||||||||

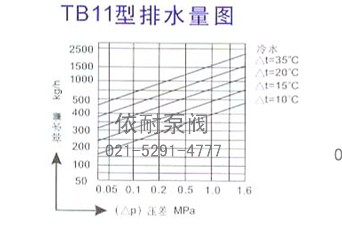

TB11型排水量圖
★ △t排水溫度與飽和凝結水溫度之差，溫度【△t】增加，排量隨之增加。
★ 該閥出廠前疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節旋轉螺釘。順時針旋轉閥芯前進，疏水量減少，疏水溫度降低；逆時針旋轉，閥芯后退，排水量增大，疏水溫度上升，調整后將鎖緊螺母擰緊。
訂購注意事項：
雙金屬片型蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐雙金屬片型蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
