CS41H特大排量疏水閥

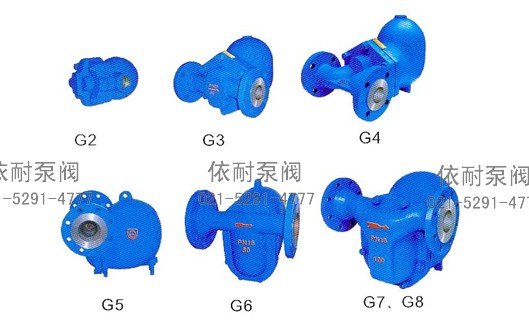

CS41H特大排量疏水閥
產品介紹
杠桿浮球式蒸汽疏水閥的較大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為0℃，能使加熱設備達到較佳工作效率；杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的最低工作壓力0.01Mpa，最大背壓率≤85%；內部帶有排氣裝置，"YQ"牌杠桿浮球式蒸汽疏水閥采用先進的Y系列膜盒元件做為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備首選的蒸汽疏水閥。
工作原理
該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
主要性能和零部件
型號 規格 外型尺寸表

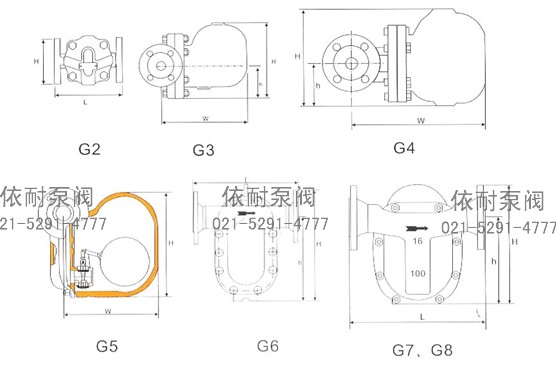

CS41H特大排量疏水閥 外形尺寸圖
| 型號 | 公稱壓力 DN【mm】 |
閥體材料 | 連接方式 | 外形尺寸 | |||
| 法蘭長L | 中心高h(yuǎn) | 中心寬W | 總高H | ||||
| CS11H--G2 [FT14] |
15-25 | WCB | 螺紋 | 120 | 55 | 150 | 110 |
| CS41H--G2 [FT44] |
15-25 | WCB | 法蘭 | 150/160 | 55 | 160 | 110 |
| CS41H--G3 [FT44] |
25-50 | WCB | 法蘭 | 230 | 110 | 330 | 285 |
| CS41H--G4 [FT44] |
25-50 | WCB | 法蘭 | 230 | 110 | 355 | 300 |
| CS41H--G5 [GSB5] |
40-100 | WCB | 法蘭 | 320 | 240 | 284 | 360 |
| CS41H--G6 [GSB6] |
40-100 | WCB | 法蘭 | 320 | 240 | 284 | 360 |
| CS41H--G7 [GSB7] |
50-100 | WCB | 法蘭 | 420 | 330 | 375 | 450 |
| CS41H--G8 [GSB8] |
50-100 | WCB | 法蘭 | 420 | 330 | 375 | 450 |
| 注；G表示杠桿浮球式【括號內為國外對應型號】 法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | |||||||
排量表

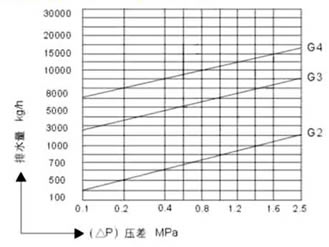

CS41H特大排量疏水閥排量 圖1

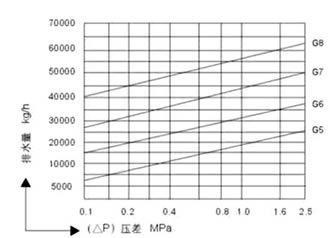

CS41H特大排量疏水閥排量 圖2
訂購注意事項：
CS41H特大排量疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CS41H特大排量疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
