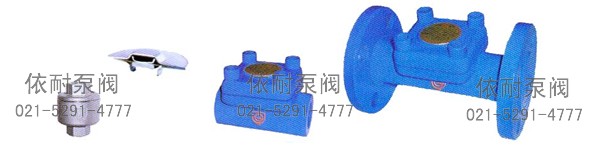

壓力平衡膜盒式蒸汽疏水閥
產品介紹
熱靜力型膜盒式蒸汽疏水閥【蒸汽壓力平衡式】是目前國際上常用的先進節能型疏水閥。“銀球牌”膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，達到水汽分離狀態，無蒸汽泄漏，節能效果顯著。它的優點是；自動排空氣，體積小，不怕凍，任意位置.任意角度均可安裝；維護方便，在管線上可以直接檢查修理和更換零件；膜盒堅固，使用壽命長。 該閥適用于蒸汽主管線.蒸汽伴熱管網.儀表伴熱和小型加熱設備的阻汽排水。使用范圍很廣。
主要部件材料和性能參數表
| 零部件材料 | 閥體.閥蓋 | WCB.304 | 性能參數 | 最低工作壓力 | 0.05Mpa |
| 膜盒 | 不銹鋼 | 最小過冷度 | 0℃ | ||
| 膜片 | 哈氏合金 | 有負荷漏汽率 | 0 | ||
| 閥座 | 鉻不銹鋼 | 節能效果 | 15-40％ | ||
| 過濾網 | 不銹鋼 | 最高允許背壓率 | 70％ | ||
| 墊片 | 不銹鋼金屬纏繞墊 | 最高允許溫度 | 350℃ |
工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，膜盒內裝有氣化溫度比水飽和溫度低的液位。裝置剛啟動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態，閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內液體開始蒸發，膜盒內壓力上升，同時膜片帶動閥芯向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。 該閥有開閥溫度低于飽和溫度15℃和30℃兩種膜盒可供選擇。
特性
★該閥在極少冷凝水形成的工況下都無新鮮蒸汽泄漏。
★啟閉動作靈敏.可靠，自動排空氣性能好，加熱系統升溫快，能確保加熱設備高效運行。
★該閥B型膜盒過冷度大.排水溫度低.噪音小.節能效果顯著，是環保型的理想疏水閥。
★在低溫環境中不怕凍，防水擊.耐過熱.體積小.重量輕，并且任何方式均可安裝。
★閥腔內設有不銹鋼過濾網，維護保養簡單，檢修方便。
★閥芯選用鉻不銹鋼，堅固耐用.耐腐蝕，并在關閉時無撞擊，穩定性好，使用壽命長。
★該閥膜盒裝置可隨工作壓力的變化，自動相應調整開閥排水溫度。
型號規格與外型尺寸表
| 型號 | 公稱通徑 mm |
連接方式 | 閥體材料 | 工作壓力范圍 Mpa |
最高允許溫度 ℃ |
外形尺寸 | 重量 Kg |
|||
| L | H | h | W | |||||||
| YBS16P CS16H-25P |
8 | 內螺紋 | 304 | 0.05-2.5 | 350 | 55 | - | - | 45 | 0.42 |
| 10 | 0.05-2.5 | 350 | 55 | - | - | 45 | 0.42 | |||
| CS16H-16C CS16H-25 CS66H-25 |
15 | 內螺紋承插焊 | WCB | 0.05-2.5 | 350 | 80 | 62 | 20 | 65 | 1.2 |
| 20 | 0.05-2.5 | 350 | 90 | 68 | 23 | 65 | 1.4 | |||
| 25 | 0.05-2.5 | 350 | 100 | 75 | 26 | 65 | 1.66 | |||
| CS46H-16C CS46H-25 |
15 | 法蘭 | WCB | 0.05-2.5 | 350 | 150 | 95 | 48 | 65 | 5.5 |
| 20 | 0.05-2.5 | 350 | 150 | 105 | 53 | 65 | 6 | |||
| 25 | 0.05-2.5 | 350 | 160 | 115 | 58 | 65 | 7.5 | |||
| CS16H-16C-Ⅲ/Ⅴ CS16H-25C-Ⅲ/Ⅴ CS66H-25C-Ⅲ/Ⅴ |
25 | 內螺紋承插焊 | WCB | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.2 |
| 40 | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.6 | |||
| 50 | 0.05-2.5 | 350 | 160 | 160 | 41 | 122 | 8.8 | |||
| CS46H-16C-Ⅲ/Ⅴ CS46H-25-Ⅲ/Ⅴ [三.五個膜盒] |
25 | 法蘭 | WCB | 0.05-2.5 | 350 | 230 | 115 | 58 | 122 | 11 |
| 40 | 0.05-2.5 | 350 | 230 | 150 | 76 | 122 | 13 | |||
| 50 | 0.05-2.5 | 350 | 230 | 165 | 83 | 65 | 16 | |||
| 法蘭連接按HG20592-97.HG20615-97或用戶要求制造 | ||||||||||
排水量圖
注明；多膜盒的排水量為單膜盒的倍數。
1.A-1為過冷度15℃，
工作壓力1.6Mpa的排水量。
2.A-2為過冷度15℃，
工作壓力2.5Mpa的排水量。
3.B-1為過冷度30℃，
工作壓力1.6Mpa的排水量
4. .B-2為過冷度30℃，
工作壓力2.5Mpa的排水量。
用戶可根據需求選用任何一種型號的膜盒。
安裝與維護
1. 疏水閥安裝前應用帶壓蒸汽將管路沖洗干凈。
2. 該閥使用壓力不能超過銘牌上標注的最高工作壓力，謹防超壓導致膜盒動作失靈。
3. 疏水閥前端有一米處為過冷段，可不設保溫設施。
4. 疏水閥前應該安裝過濾器，確保疏水閥不受管道雜物堵塞。
5. 定期檢查清除過濾網及閥內污物，保證疏水閥正常工作，檢修期一般為三個月。
訂購注意事項：
壓力平衡膜盒式蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐壓力平衡膜盒式蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
