蒸汽保溫型疏水閥
產品介紹
蒸汽保溫型疏水閥是圓盤式疏水閥的新的技術，該疏水閥閥體材料采用合金鋼制造，能耐550℃的高溫，動作靈敏，工作質量高，適合高壓高溫惡劣工況下的疏水工作，是高壓過熱蒸汽管線和高壓過熱蒸汽用汽設備理想的疏水閥之一。
主要部件材料和性能參數表
| 零部件材料 | 閥體.閥蓋 | WCB.WC6.WC9 | 性能參數 | 最高允許壓力 | 6.5Mpa.15.0Mpa.26.0Mpa |
| 閥片 | 鉻不銹鋼 | 最高允許溫度 | 425℃.550℃ | ||
| 過濾網 | 不銹鋼 | 最高允許背壓率 | 50％ | ||
| 閥座密封面 | 鈷鉻鎢合金 | 適用介質 | 過熱蒸汽.飽和蒸汽.凝結水 |
工作原理
蒸汽保溫型疏水閥的汽室外面增加一層外殼，外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫，使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥才能開啟排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高，節能效果好。
| 型號 | 公稱通徑 【mm】 |
連接方式 | 閥體材料 | 排水量 Kg/h |
最高允許壓力 mpa |

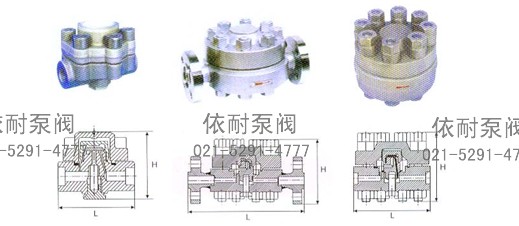

外形尺寸 | |
| L | H | ||||||
| CS69Y-64 [CSHR65A-W] |
15-25 | 承插焊 | WCB/WC6 | 500 | 6.5 | 130 | 106 |
| CS49Y-64 [CSHR65A-F] |
15-20/25 | 法蘭 | WCB/WC6 | 500 | 6.5 | 210/230 | 130 |
| CS69Y-160 [CSHR150A-W] |
15-25 | 承插焊 | WC6/WC9 | 480 | 16.0 | 180 | 168 |
| CS49Y-160 [CSHR150A-F] |
15-25 | 法蘭 | WC6/WC9 | 480 | 16.0 | 270 | 190 |
| CS69Y-250 [CSHR260A-W] |
15-25 | 承插焊 | WC6/WC9 | 450 | 25.0 | 225 | 195 |
| CS49Y-250 [CSHR260A-F] |
15-25 | 法蘭 | WC6/WC9 | 450 | 25.0 | 340 | 200 |
| 【括號內為國外對應型號】 法蘭標準按HG20592-97.HG20615-97或用戶要求制造 | |||||||
訂購注意事項：
蒸汽保溫型疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐蒸汽保溫型疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
