鐘形浮子（倒吊桶）式蒸汽疏水閥
ESH5F/ES8NF ES5/ESH5/ES8N/ES8B

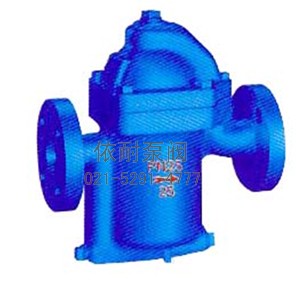

鐘形浮子（倒吊桶）式蒸汽疏水閥

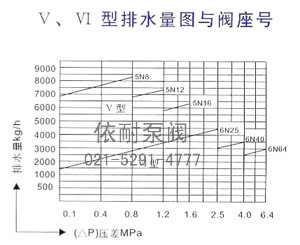

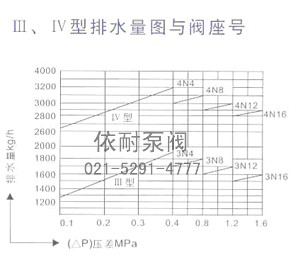

排量圖 →工作壓力差MPa
型號規格與外型尺寸表
| 型號 | 通徑 mm | 工作壓力 【mpa】 | 連接方式 | 閥體材料 | 外型尺寸 | |||
| L | H | H1 | H2 | |||||
| CS15Y-16C-Ⅲ [ER105] | 15-25 | 0.1-1.6 | 螺紋 | WCB | 200 | 292 | 135 | - |
| CS45Y-16C-Ⅲ [ER105] | 15-50 | 0.1-1.6 | 法蘭 | WCB | 270 | 292 | 135 | - |
| CS45Y-16C-Ⅳ [ER100] | 15-50 | 0.1-1.6 | 法蘭 | WCB | 320 | 352 | 162 | - |
| CS45Y-16C-Ⅳ [ER116] | 15-50 | 0.1-1.6 | 法蘭 | WCB | 320 | 352 | 162 | - |
| CS45Y-16C-Ⅴ [ER120] | 40-80 | 0.1-1.6 | 法蘭 | WCB | 420 | 435 | 215 | - |
| CS45Y-25-Ⅵ [ER25] | 15-50 | 0.1-2.5 | 法蘭 | WCB | 380 | 382 | 182 | 350 |
| CS45Y-40-Ⅵ [ER25] | 15-50 | 0.1-4.0 | 法蘭 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS45Y-64-Ⅵ [ER25] | 15-50 | 0.1-6.4 | 法蘭 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS65Y-25-Ⅵ [ER25] | 15-50 | 0.1-2.5 | 承焊 | WCB | 380 | 382 | 182 | 350 |
| CS65Y-40-Ⅵ [ER25] | 15-50 | 0.1-4.0 | 承焊 | WCB/WC6 | 380 | 382 | 182 | 350 |
| CS65Y-64-Ⅵ [ER25] | 15-50 | 0.1-6.4 | 承焊 | WCB/WC6 | 380 | 382 | 182 | 350 |
| 【括號內為國外相對應型號】法蘭連接按HG20592-97.HG20615-97標準或用戶要求制造 | ||||||||
產品介紹
“銀球牌”鐘型浮子式蒸汽疏水閥是機械型疏水閥中優秀的疏水閥之一，它的優點是；采用先進的雙閥座壓差結構關閉系統，體積小排量大，能間歇排放，也能連續排放，適應范圍廣；鐘型浮子不怕水擊，工作性能可靠，使用壽命長，能排接近飽和溫度凝結水，使加熱設備達到較佳工作效率；鐘型浮子式疏水閥的閥座處于水密封的保護下，工作時于新鮮蒸汽泄漏，節能效果好。 該閥適用于高壓加熱設備的疏水和高溫高壓蒸汽管網的阻汽排水，性能優越。
主要部件材料和性能參數表
| 零部件材料 | 閥體.閥蓋 | WCB | 性能參數 | 最高工作壓差 | 6.5Mpa |
| 鐘型浮子 | 奧氏體不銹鋼 | 最小過冷度 | 0-3℃ | ||
| 過濾網 | 奧氏體不銹鋼 | 允許背壓率 | 85％ | ||
| 閥座.閥芯 | 不銹合金鋼 | 最高允許溫度 | 425℃.550℃ |
工作原理
鐘型浮子式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，采用先進的雙閥座壓差結構關閉系統。裝置剛啟動時，管道內出現空氣和低溫水，此時鐘型浮子沒有浮力，疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入鐘型浮子內，鐘型浮子產生向上浮力，鐘型浮子連帶小閥芯關閉小閥座，使大閥芯產生壓差，迅速推向大閥座，關閉疏水閥。 鐘型浮子上開有一小孔，能排空氣，當一部份蒸汽從小孔排出，另一部分蒸汽變成凝結水，鐘型浮子失去浮力向下沉，連帶小閥芯開啟小排量，開關閉反向密封，使大閥芯產生壓差，開啟大閥座而獲得大排量。循環工作，間斷排水，也能連續排放，不怕水擊，能承受高溫高壓。
訂貨選型條件
★ 用戶根據用汽設備的最大耗汽量乘選用倍率【2-3倍】為最大凝結水量來確定疏水閥的排水量。
★ 疏水閥的最高工作壓差【即閥前工作壓力減去閥后背壓】，有背壓要注明。
★ 疏水閥的最高工作溫度。
★ 連接方式，連接通徑。
★ 閥體材料。
特點及性能
1.對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2.無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。
3.內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4.背壓率高90％。
5.汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6.敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
用途
鐘形浮子（倒吊桶）式蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

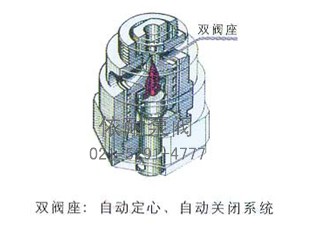

耐磨損的SCCV關閉方式
SCCV關閉系統是自動定心，自動關閉系統（Self Closing and Cente-ring Valve System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損
主要外形及連接尺寸
產品型號 Produstion Type |
公稱通徑 DN Nominal Diameter |
連接 方式 |
使用壓力 范圍 (MPa) |
最高允許溫度℃ Max Vouchsafement Temperature |
閥體材質 Material Of Body |
外形尺寸 External Dimensions |
|||
| L | H1 | H2 | W | ||||||
| ES5 (CS15H-3/7/11/16) |
15/20/25 | 內螺紋 ZG1/2～1 |
0.01～0.3/0.7/1.1/1.6 | 350 | ZG1Cr 18Ni9Ni |
138 | 72 | 94 | 103 |
| ESH5 (CS15H-3/7/11/16P) |
15/20/25 | 內螺紋 ZG1/2～1 |
0.01～0.3/0.7/ 1.1/1.6/2.1 |
350 | ZG1Cr 18Ni9Ni |
138 | 72 | 94 | 103 |
| ESH5F (CS45H-3/7/11/16P) |
15/20/25 | 法蘭 Flange |
0.01～0.3/0.7/ 1.1/1.6/2.1 |
350 | WCB | 210 | 72 | 94 | 103 |
| ES8B (CS15H-5/8/16) |
15/20/25 | 內螺紋 ZG1/2～1 |
0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5/8/16) |
15/20/25 | 內螺紋 ZG1/2～1 |
0.01～0.5/0.8 /1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5/8/16) |
15/20/25 | 法蘭 Flange |
0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5/8/16) |
15/20/25 | 法蘭 Flange |
0.01～0.5/0.8 /1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8/12/16) |
20～40 | 內螺紋 ZG1/2～1 |
0.01～0.8/1.2 /1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8/12/16) |
15～25 32～50 |
法蘭 Flange |
0.01～0.8/1.2 /1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) |
15～25 32～50 |
法蘭 Flange |
0.01～1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
訂購注意事項：
ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B鐘形浮子（倒吊桶）式蒸汽疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B鐘形浮子（倒吊桶）式蒸汽疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
