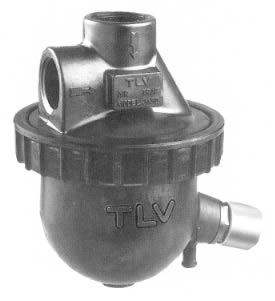

KS11X自動空氣疏水閥
KS11X自動空氣疏水閥
前言
壓縮空氣在早期作為一種動力使用，而今天其應用領域已非常廣泛，但是象蒸汽一樣壓縮空氣再被空壓機壓縮時，其溫度會升高，這些高溫的壓縮空氣再接受器和冷卻器中被冷卻，這時空氣中的水分就會轉化為水，從空氣主管到其使用點的輸送過程中，也會有凝結水產生.如果你使用的是油
潤滑空氣壓縮機，再壓縮空氣中就不可避免的攜帶油霧,如果這些污濁的空氣進入你得用氣設備或控制系統以及儀器儀表和氣源凈化處理設備中，無疑將會引起銹蝕、堵塞、損壞、失靈等一系列問題。
為了能夠在用氣處提供干燥潔凈的空氣，必須將壓縮空氣中的水、油、塵埃微粒等雜質隨時分離并及時排除。眾所周知，以手動方式排污，且不提及人力、物力與設備壽命的價值浪費，僅排放技巧和時間而言，任何富有經驗且克盡職守者，也無從掌握其準確的排放時間和保證其排放效果。
空氣疏水閥是一種自動排除壓縮空氣中水油等雜質的裝置。該產品以其獨特新穎的設計，優(yōu)質可靠的性能開創(chuàng)了空氣領域自動疏水新局面。該產品他具有結構簡單，重量輕，體積小，安裝方便，自動工作無人看管，性能可靠，無泄露，動作靈敏，壽命長等特點。廣泛使用于各類氣源設備和氣動工具及空氣動力控制系統，儀器儀表制造，噴漆，醫(yī)藥等行業(yè)的疏水。
用途
自動疏水閥是專門配套在各類空氣壓縮機的后冷卻器、壓力容器、緩沖罐、儲氣罐、除油器、氣液分離器、干燥器、壓縮空氣和蒸汽管道下面的自動排水,安裝上該閥門,便可把容器內和管道下面的凝結水和油污及時排除.
主要技術參數
| 型號 | 公稱壓力Kg/cm2 | 材質 | 排放量 | |||||||||||||
| 0.1 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |||
| KS11X-16P | 16 | 碳鋼 | 150 | 210 | 240 | 288 | 360 | 405 | 435 | 455 | 480 | 525 | 570 | 620 | 675 | 740 |
| KS11X-10L | 10 | 鋅鋁合金 | 100 | 140 | 160 | 195 | 240 | 270 | 290 | 305 | 320 | 350 | 380 | |||
工作原理
空氣疏水閥又名自動排污閥,此閥是利用浮力的原理,使閥體內的不銹鋼浮球隨凝結水液面的升降,從而打開或關閉閥座,起到排液阻氣的作用.
1.在空氣運動過程中,當容器內凝結的液體和污油從入口進入閥體腔內,隨著液面的逐漸升高,液面的浮力逐漸增大,當浮力大于球的自重時,球被浮起,打開閥座孔,受介質的壓力作用,凝結液體或污油迅速排除.
2.再排液過程中,液面逐漸下降,浮力逐漸漸小,當浮力小于球的自重時,球恢復原位關閉過水孔,阻止氣體泄露.
使用方法
1. 連接于空氣系統及控制設備和管線安裝中自動形成的低點和氣動工具前;
2. 水平,垂直安裝均可,兩個接口任選其一作為進氣口,另一接口連接平衡管;
3. 平衡管對于防止氣阻來說是必要的,平衡管應連接在罐體或主干線的上部之間;
4. 該閥配有手動防油阻塞針閥,使用過程中油污阻塞及排水口空氣泄露現象可通過該裝置從外部,不須拆卸即可清除.該針閥配有保護裝置,使用前請去掉,清除后請勿忘記裝上,已防止撞壞;
5. 自動疏水閥在出廠前已進行調試,用戶使用時,一般不需做調試,安裝好后即可正常工作;
6. 自動疏水閥在北方使用,冬季應采取防凍措施;
7. 根據工作介質的不同,如用于除油污方面使用,應兩到三月清洗一次;
8. 為了再使用過程中便于觀察,疏水閥前應配置過濾器.
使用益處
1. 避免由于水擊引起氣動工具和裝置的動作部件損壞;
2. 防止控制儀表失靈,提高控制精度;
3. 由于排出了壓縮空氣中的水分,從而消除了設備上的銹蝕現象和污染現象;
4. 延長氣動設備和工具的使用壽命.
特點
1. 自動排放系統中的油和凝結水;
2. 結構簡單,精加工的浮球是唯一活動部件,均勻磨損,延長其使用壽命;
3. 對于由油污而引起的故障,無須拆卸即可調整,內置過濾器會解決由贓物引起的問題;
4. 本產品便于維修,可靠耐用.
訂購注意事項：
KS11X自動空氣疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐KS11X自動空氣疏水閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
