F43CX—0.5/1.5/2.5手動扇形盲板閥
結構特點及用途
本閥DN300-800型手動扇形盲板閥為長結構系列。本閥右閥體上設有伸縮器，一般用于較長管路中。 本閥的伸縮器可以補償閥門啟閉時閥體的軸向位移，減小閥門的啟閉力矩（注：不能做為管路的補償器）。 本閥DN900-1400型手動扇形盲板閥為長結構系列。本閥設有伸縮器，用于較長管路中（注：不能做為管路的補償器）。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。

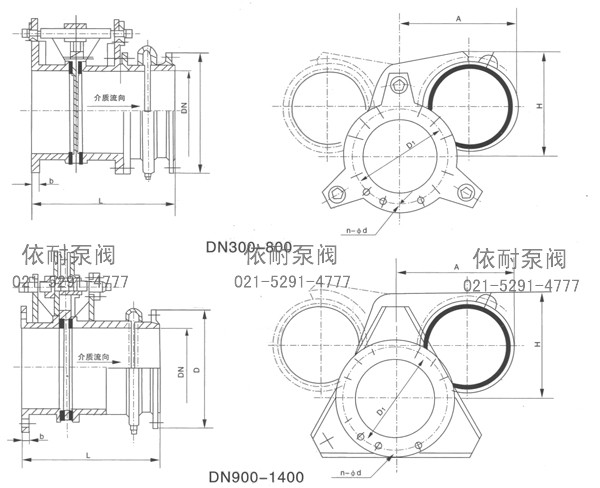

主要外形及連接尺寸表
| DN | L | D | D1 | H | A | b | n-фd | 質量 | ||
| PN0.05MPa | PN0.15MPa | PN0.25MPa | ||||||||
| 200 | 500 | 320 | 280 | 310 | 350 | 18 | 8-ф18 | 75 | 85 | 90 |
| 250 | 500 | 375 | 335 | 330 | 400 | 18 | 12-ф18 | 95 | 100 | 105 |
| 300 | 500 | 440 | 395 | 350 | 450 | 18 | 12-ф22 | 160 | 176 | 190 |
| 350 | 500 | 490 | 445 | 380 | 600 | 18 | 12-ф22 | 200 | 220 | 240 |
| 400 | 60 | 540 | 495 | 405 | 550 | 24 | 16-ф22 | 240 | 245 | 270 |
| 450 | 600 | 595 | 550 | 430 | 600 | 26 | 16-ф22 | 310 | 340 | 400 |
| 500 | 600 | 645 | 600 | 750 | 680 | 26 | 20-ф22 | 350 | 385 | 420 |
| 600 | 600 | 755 | 705 | 830 | 840 | 28 | 20-ф26 | 450 | 495 | 440 |
| 700 | 630 | 680 | 810 | 880 | 1050 | 28 | 24-ф26 | 540 | 590 | 640 |
| 800 | 630 | 975 | 920 | 900 | 1150 | 28 | 24-ф30 | 650 | 710 | 770 |
| 900 | 630 | 1075 | 1020 | 1100 | 1300 | 26 | 24-ф30 | 880 | 970 | 1050 |
| 1000 | 630 | 1175 | 1120 | 1300 | 1450 | 26 | 28-ф30 | 980 | 1075 | 1095 |
| 1200 | 630 | 1375 | 1320 | 1400 | 1550 | 26 | 32-ф30 | 1220 | 1340 | 1460 |
| 1300 | 630 | 1475 | 1420 | 1500 | 1600 | 30 | 32-ф30 | 1440 | 1184 | 1720 |
| 1400 | 750 | 1575 | 1520 | 1550 | 1700 | 30 | 36-ф30 | 1750 | 1825 | 2000 |
訂購注意事項：
F43CX—0.5/1.5/2.5手動扇形盲板閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐F43CX—0.5/1.5/2.5手動扇形盲板閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
