CV3000-DHCB電動籠式調節閥
結構特點和應用范圍：
CV3000-DHCB電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作 力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流 體。配用電動執行機構，其結構緊湊，輸出力大
本產品符合GB/T4213-92。

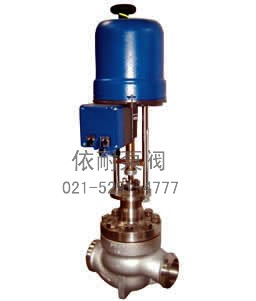

產品簡圖
CV3000-DHCB電動籠式調節閥
技術參數和性能指標
閥體
閥體型式直通鑄造球形閥
公稱通徑100～300mm
公稱壓力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式
法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接連接 對接焊BW
閥體材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 閥 蓋
常溫型（P）-17～+230℃
伸長Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
注：工作溫度不準超過各種材料的允許范圍
閥內組件
閥芯型式先導式閥芯
組件材料
17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
執行機構
機構型式
DKZ系列電動執行機構；
361L系列電子式電動執行機構；
SKZ系列電子式電動執行機構；
PSL系列電子式電動執行機構
輸入信號
DKZ執行機構: Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構: 4～20mA·DC、1～5V·DC
PSL執行機構: 4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz
手動機構
DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪
作用型式
電關式或電開式
附件
定位器、手輪機構、閥位傳送器等
性能
泄漏量
符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回差
配DKZ執行機構為1.5%；
配361L執行機構為2%；
配SKZ執行機構為1%；
配PSL執行機構為1%
基本誤差
配DKZ執行機構為±2.5%；
配361L執行機構為±2%；
配SKZ執行機構為±1.5%；
配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料時
可調范圍
50：1
訂購注意事項：
CV3000-DHCB電動籠式調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-DHCB電動籠式調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
