CV3000-HCN低噪音籠式調節閥
結構特點和應用范圍：
CV3000-HCN低噪音籠式調節閥：可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式 結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥配用多彈簧薄膜執行機構，其結構緊湊， 輸出力大。
本產品符合GB/T4213-92。
產品簡圖

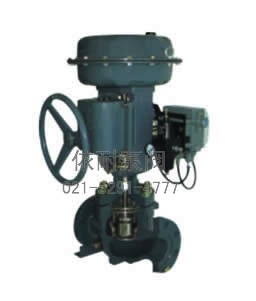

CV3000-HCN低噪音籠式調節閥
技術參數和性能指標
閥體
閥體型式直通鑄造球形閥
公稱通徑40、50、65、80、100、150、200mm
公稱壓力
ANSI 150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
連接型式
法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接 嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）-5～+230℃
伸長Ⅰ型（EⅠ） +230～+566℃
壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式金屬閥座的壓力平衡式閥芯
組件材料
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
機構型式ZHA(B)多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧范圍20～100、80～240kPa
供氣壓力140～400kPa
氣源接口Rc 1/4
環境溫度-30～+70℃
作用型式
氣—關式或氣—開式
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄漏量
小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ級
回差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
可調范圍
25：1
訂購注意事項：
CV3000-HCN低噪音籠式調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-HCN低噪音籠式調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
