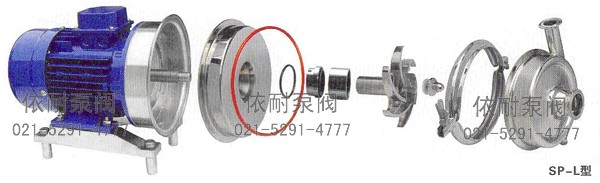

SP-L型系列離心泵
設計與結構特點
上海依耐應用現代新技術和新概念不斷革新離心泵的生產工藝。新一代衛生級BOSP型系列的離心泵是上海依耐的驕傲。因?yàn)樗朔螱MP要求，傳統的質量外。為用戶提供的泵性能更好，效率更高，使用壽命更長，用戶受益更大。
型號說明：
10——名義流量（m3/h）
165——葉輪直輪
F——F.軸與葉輪為分體
L.軸與葉輪為一體式
2——1.中間快裝卡箍（1省略不注）
2.中間法蘭連接
B——電機防爆型（普通電機省略）
應用：
藥品：輸液，蒸餾水，高純水，含顆粒（3-6毫米）的中藥液體浸出液。
化妝品：染料，酒精，香精油。
乳品：乳清，奶油，牛奶，糖液。
飲料：酒精，白酒，啤酒，麥芽汁，發酵液，果汁飲料，帶顆粒飲料。
其它：糖果業，焙烤業，化工領域等。
選型說明：
流量：選用性能曲線表中中間段為宜。
工作溫度：-20-95℃（高于100℃選用雙機封帶冷卻，最高滅菌溫度133℃）
工作環境與介質：確定是否需要防爆。
工作條件：衛生離心泵屬高低液位及水平輸送，非自吸型。
（自吸型選用自吸泵）
泵體材質：過濾部位316L與304供選擇。
密封材料：氟橡膠，三元乙丙，聚四氟，丁腈（供選）。
進出口連接方式：快裝、活接、法蘭、螺紋。

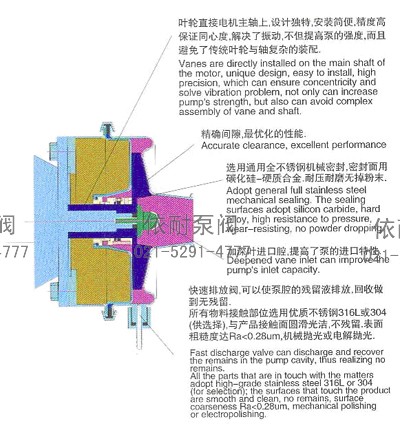

設計與結構特點
上海依耐衛生級SP-L型系列離心泵在設計上解決了振動，密封維修費用大等問題，上海依耐衛生級SP-L型系列的離心泵無論在設計上，構造及制造工藝還是適用性能上都屬于同行先進水平。

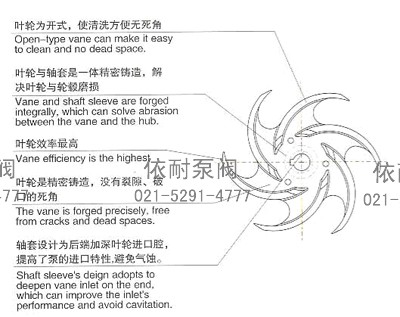

葉輪的獨特設計

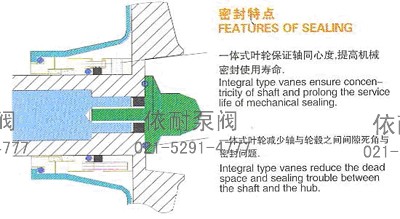

【專利號；200420025932.3】葉輪與軸套是一體精密鑄造，直接裝電機輸出軸上，強度.剛度大，設計獨特，安裝簡便，精度高保證同心度，解決了振動，提高泵的強度，即使在惡劣的操作條件下，它始終保持對中，振動小；密封的壽命長。
技術數據及性能曲線表
SP1.3型技術數據及性能曲線表
| 型號 | 功率【Kw】 | 滿載電流【A】 | 電壓[V] | 進口口徑 | 出口口徑 |
| SP1-100 | 0.37 | 0.95 | 380 | Φ25，DN20 | Φ25,DN20 |
| SP1-120 | 0.55 | 1.33 | 380 | Φ25,DN20 | Φ25,DN20 |
| SP3-110 | 0.55 | 1.33 | 380 | Φ38,DN32 | Φ25,DN20 |
| SP3-120 | 0.75 | 1.83 | 380 | Φ38,DN32 | Φ25,DN20 |
| SP3-140 | 1.1 | 2.6 | 380 | Φ38,DN32 | Φ25,DN20 |
SP5型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP5-140 | 1.1 | 2.6 | 380 | Φ50，DN50 | Φ32，DN25 |
| SP5-150 | 1.5 | 3.5 | 380 | Φ50，DN50 | Φ32，DN25 |
| SP5-165 | 2.2 | 4.9 | 380 | Φ50，DN50 | Φ32，DN25 |
| SP5-180 | 3.0 | 6.4 | 380 | Φ50，DN50 | Φ32，DN25 |
SP10型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP10-150 | 2.2 | 4.9 | 380 | Φ50，DN50 | Φ38，DN32 |
| SP10-165 | 3.0 | 6.4 | 380 | Φ50，DN50 | Φ38，DN32 |
| SP10-175 | 4.0 | 8.1 | 380 | Φ50，DN50 | Φ38，DN32 |
| SP10-182 | 4.0 | 8.1 | 380 | Φ50，DN50 | Φ38，DN32 |
SP20型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP20-160 | 4.0 | 8.1 | 380 | Φ50，DN50 | Φ50，DN50 |
| SP20-175 | 5.5 | 11 | 380 | Φ50，DN50 | Φ50，DN50 |
| SP20-192 | 7.5 | 15 | 380 | Φ50，DN50 | Φ50，DN50 |
| SP20-210 | 7.5 | 15 | 380 | Φ50，DN50 | Φ50，DN50 |
SP30型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP30-165 | 5.5 | 11 | 380 | Φ63.5，DN65 | Φ50，DN50 |
| SP30-180 | 7.5 | 15 | 380 | Φ63.5，DN65 | Φ50，DN50 |
| SP30-192 | 7.5 | 15 | 380 | Φ63.5，DN65 | Φ50，DN50 |
| SP30-210 | 11 | 22 | 380 | Φ63.5，DN65 | Φ50，DN50 |
SP50型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP50-160 | 7.5 | 15 | 380 | Φ76，DN80 | Φ63.5，DN65 |
| SP50-180 | 11 | 22 | 380 | Φ76，DN80 | Φ63.5，DN65 |
| SP50-192 | 11 | 22 | 380 | Φ76，DN80 | Φ63.5，DN65 |
| SP50-210 | 15 | 29 | 380 | Φ76，DN80 | Φ63.5，DN65 |
SP80型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP80-165 | 11 | 22 | 380 | Φ89，DN80 | Φ76，DN80 |
| SP80-180 | 11 | 22 | 380 | Φ89，DN80 | Φ76，DN80 |
| SP80-192 | 15 | 29 | 380 | Φ89，DN80 | Φ76，DN80 |
| SP80-210 | 22 | 41 | 380 | Φ89，DN80 | Φ76，DN80 |
SP100型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP100-160 | 15 | 29 | 380 | Φ102，DN100 | Φ89，DN80 |
| SP100-180 | 22 | 41 | 380 | Φ102，DN100 | Φ89，DN80 |
| SP100-192 | 30 | 56 | 380 | Φ102，DN100 | Φ89，DN80 |
| SP100-210 | 30 | 56 | 380 | Φ102，DN100 | Φ89，DN80 |
SP150型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP150-165 | 22 | 41 | 380 | Φ133，DN125 | Φ108，DN100 |
| SP150-180 | 30 | 56 | 380 | Φ133，DN125 | Φ108，DN100 |
| SP150-192 | 30 | 56 | 380 | Φ133，DN125 | Φ108，DN100 |
| SP150-210 | 37 | 68 | 380 | Φ133，DN125 | Φ108，DN100 |
SP200型技術數據及性能曲線表
| 型號 | 功率[KW] | 滿載電流[A] | 電壓[V] | 進口口徑 | 出口口徑 |
| SP200-180 | 30 | 56 | 380 | Φ159，DN125 | Φ133，DN125 |
| SP200-192 | 37 | 68 | 380 | Φ159，DN125 | Φ133，DN125 |
| SP200-220 | 45 | 81 | 380 | Φ159，DN125 | Φ133，DN125 |
| SP200-240 | 55 | 100 | 380 | Φ159，DN125 | Φ133，DN125 |
訂購注意事項：
SP-L型系列離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐SP-L型系列離心泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
