X41F美標手動旋塞閥

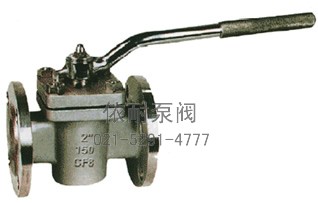

美標手動旋塞閥

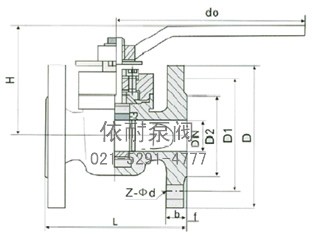

美標手動旋塞閥 外形尺寸圖
主要性能規范
| 型號 | 壓力級 （Lb） |
試驗壓力PS(MPa) | 適用介質 | 適用溫度（℃） 聚四氟乙烯 |
||
| 殼體 | 密封（水） | 低壓密封（氣） | ||||
| X41F-150(Lb)C |
150 | 3.0 | 2.2 | 0.5-0.7 | 水、蒸汽、油品等 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)P |
150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)R |
150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
主要執行標準
| 項目 | 設計 | 壓力－溫度基準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
| 標準 | ANSI B16.34.AP1600 | ANSI B 16.34 | ANSI B 16.10 | ANSI B 16.5 | API598 |
主要尺寸
| 壓力 | 公稱通徑DN | 尺寸 | ||||||||
| (ln) | (mm) | D | D1 | D2 | L | H | do | b-f | z-Φd | |
| 150L b | 1/2 | 15 | 89 | 60.5 | 35 | 108 | 110 | 150 | 12-2 | 4-Φ15 |
| 3/4 | 20 | 98 | 70 | 43 | 117 | 115 | 150 | 12-2 | 4-Φ15 | |
| 1 | 25 | 108 | 79.5 | 51 | 127 | 115 | 180 | 12-2 | 4-Φ15 | |
| 11/4 | 32 | 117 | 89 | 64 | 140 | 135 | 270 | 13-2 | 4-Φ15 | |
| 11/2 | 40 | 127 | 98.5 | 73 | 165 | 140 | 280 | 15-2 | 4-Φ15 | |
| 2 | 50 | 152 | 120.5 | 92 | 178 | 150 | 300 | 16-2 | 4-Φ19 | |
| 21/2 | 65 | 178 | 139.5 | 105 | 190 | 165 | 350 | 18-2 | 4-Φ19 | |
| 3 | 80 | 190 | 152.5 | 127 | 203 | 180 | 400 | 19-2 | 4-Φ19 | |
| 4 | 100 | 229 | 190.5 | 157 | 229 | 380 | - | 24-2 | 4-Φ19 | |
| 5 | 125 | 254 | 216 | 186 | 254 | 460 | - | 25-2 | 8-Φ22 | |
| 6 | 150 | 279 | 241.5 | 216 | 267 | 520 | - | 27-2 | 8-Φ22 | |
| 8 | 200 | 343 | 298.5 | 270 | 292 | 580 | - | 30-2 | 8-Φ22 | |
訂購注意事項：
X41F美標手動旋塞閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐X41F美標手動旋塞閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
