UFZ-4型浮標液位計

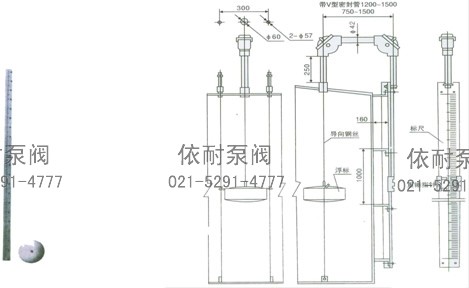

產品及安裝簡圖
UFZ-4型浮標液位計 結構圖
產品概述及結構原理
UHZ-4型浮標液位計是一種簡易的液位測量?jī)x表，浮標液位計適用于石油化工系統中貯有腐蝕性介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的爺爺閏測量，以解決人工測量液位的困難。浮標液位計結構原理：浮標液位計是根據力平衡原理設計的。當液位處于某一高度時附表重量為W，重錘針重量為W1，浮標盡在液體中所收到的浮力為F，系統摩擦為f。在平衡狀態下：當液位上升時，浮力F增大，W、W1和f均不變，上式平衡破壞，垂指針下滑。知道F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上長，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。浮標液位計主要技術參數：測量范圍：0～20m內任意選擇；指標精度：±20mm；工作壓力：常壓或±20mmH2O（帶V型密封管）；介質密度：≥0.6 g/cm3；導向鋼絲安裝鉛直度：≤±5；材質：接液部分1Cr18Ni9Ti；指示標尺 鋁合金。
視鏡JB595-64 HGJ501-86
帶頸視鏡 JB595-64-1-8 HGJ502-86-1-20
主要尺寸
| 公稱 直徑 DN | 公稱 壓力MPa | D | D1 | b1 | b2 | dH | h | ≈H | 雙頭螺栓 | 總量 kg | 標準圖圖號 | ||
| 碳素鋼 Ⅰ | 不銹鋼 Ⅱ | ||||||||||||
| 50 | 0.6 | 115 | 90 | 14 | 12 | 57 | 45 | 73 | 6 | M10 | 1.69 | JB595-64-1 | JB595-64-5 |
| 80 | 0.6 | 145 | 120 | 18 | 14 | 89 | 50 | 82 | 8 | M10 | 3.25 | JB595-64-2 | JB595-64-6 |
| 125 | 0.6 | 205 | 175 | 20 | 16 | 133 | 50 | 88 | 8 | M12 | 6.65 | JB595-64-3 | JB595-64-7 |
| 150 | 0.6 | 230 | 200 | 22 | 18 | 159 | 60 | 100 | 8 | M12 | 8.61 | JB595-64-4 | JB595-64-8 |
| 50 | 1.0 | 130 | 100 | 22 | 22 | 57 | 70 | 113 | 6 | M12 | 4.2 | HGJ502-86-1 | HGJ5021-86-11 |
| 1.6 | 130 | 100 | 24 | 24 | 57 | 70 | 116 | 6 | M12 | 4.5 | HGJ502-86-2 | HGJ5021-86-12 | |
| 2.5 | 130 | 100 | 26 | 26 | 57 | 70 | 120 | 6 | M12 | 5.0 | HGJ5021-86-3 | HGJ5021-86-13 | |
| 80 | 1.0 | 160 | 130 | 24 | 24 | 89 | 70 | 120 | 8 | M12 | 6.4 | HGJ502-86-4 | HGJ5021-86-14 |
| 1.6 | 160 | 130 | 26 | 26 | 89 | 70 | 127 | 8 | M12 | 7.0 | HGJ502-86-5 | HGJ5021-86-15 | |
| 2.5 | 160 | 130 | 28 | 28 | 89 | 70 | 128 | 8 | M12 | 7.4 | HGJ502-86-6 | HGJ5021-86-16 | |
| 100 | 1.0 | 200 | 165 | 26 | 26 | 108 | 80 | 142 | 8 | M16 | 10.9 | HGJ502-86-7 | HGJ5021-86-17 |
| 1.6 | 200 | 165 | 28 | 28 | 108 | 80 | 143 | 8 | M16 | 11.6 | HGJ502-86-8 | HGJ5021-86-18 | |
| 125 | 1.0 | 225 | 190 | 28 | 28 | 133 | 80 | 143 | 8 | M16 | 13.6 | HGJ502-86-9 | HGJ5021-86-19 |
| 150 | 1.0 | 250 | 215 | 30 | 30 | 159 | 80 | 150 | 12 | M16 | 17.4 | HGJ502-86-10 | HGJ5021-86-20 |
訂購注意事項：
UFZ-4型浮標液位計產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐UFZ-4型浮標液位計說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
