CB-B型低壓齒輪油泵
CB-B型低壓齒輪油泵（簡稱：CB-B齒輪油泵）是借一對相互嚙合的齒輪將電動機所輸出之機械能轉換為液壓能的轉換裝置，在機床或其它機械的液壓系統中可作為提供一定流量壓力的液壓能源。 CB-B型雙聯齒輪泵,一軸傳動兩泵同時供油,泵與泵之間嚴格分開,不竄油,各泵可獨立工作,成為一個單獨立的系統。廣泛適用于紡織機械的潤滑系統中。

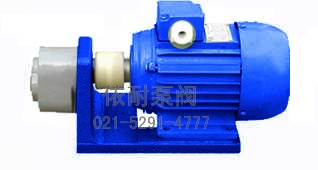

CB-B型低壓齒輪油泵
技術參數

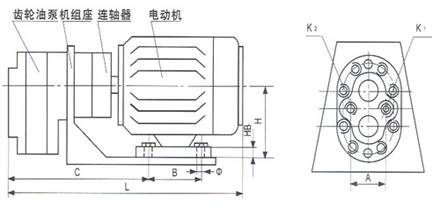

CB-B型低壓齒輪油泵 結構圖
| 型號 | C | L | A | B | ф | HB | H | K1 | K2 | 電動機 | 電機功率 kw |
| CB-B2.5JZ | 35 | 80 | 7 | 10 | 63 | Z 3/8” | Z 3/8” | JW6324 | 0.25 | ||
| CB-B4JZ | 160 | 347 | |||||||||
| CB-B6JZ | 164 | 351 | 90 | 71 | JM7114 | 0.37 | |||||
| CB-B10JZ | 178 | 359 | 71 | JM7124 | 0.55 | ||||||
| CB-B16JZ | 212 | 416 | 50 | 100 | 10 | 12 | 90 | Z 3/4” | Z 3/4” | Y90S-4 | 1.1 |
| CB-B20JZ | 216 | 420 | |||||||||
| CB-B25JZ | 220 | 449 | 125 | Y90L-4 | 1.5 | ||||||
| CB-B32JZ | 226 | 455 | |||||||||
| CB-B40JZ | 243 | 500 | 55 | 140 | 10 | 14 | 100 | z1” | Z 3/4” | Y100L1-4 | 2.2 |
| CB-B50JZ | 249 | 506 | Y100L2-4 | 3 | |||||||
| CB-B63JZ | 262 | 532 | 15 | 112 | Y112M-4 | 4 | |||||
| CB-B80JZ | 315 | 621 | 65 | 140 | 12 | 18 | 132 | z1 1/4” | z1” | Y132S-4 | 5.5 |
| CB-B100JZ | 322 | 628 | |||||||||
| CB-B125JZ | 331 | 677 | 178 | Y132M-4 | 7.5 |
性能參數
型 號 |
排 量 | 壓力 MPa | 轉速 r/min | 容積效率 ％ | 重量 ㎏ | 驅動功率 KW |
| CB-B2.5 | 2.5 | 2.5 | 1450 | ≥70 | 1.9 | 0.13 |
| CB-B4 | 4 | ≥80 | 2.8 | 0.21 | ||
| CB-B6 | 6 | 3.2 | 0.31 | |||
| CB-B10 | 10 | 3.5 | 0.51 | |||
| CB-B16 | 16 | ≥90 | 5.2 | 0.82 | ||
| CB-B20 | 20 | 5.4 | 1.02 | |||
| CB-B25 | 25 | 5.5 | 1.30 | |||
| CB-B32 | 32 | ≥94 | 5.7 | 1.65 | ||
| CB-B40 | 40 | 10.5 | 2.10 | |||
| CB-B50 | 50 | 11.0 | 2.60 | |||
| CB-B63 | 63 | 11.8 | 3.30 | |||
| CB-B80 | 80 | 17.6 | 4.10 | |||
| CB-B100 | 100 | ≥95 | 18.7 | 5.10 | ||
| CB-B125 | 125 | 19.5 | 6.50 |
訂購注意事項：
CB-B型低壓齒輪油泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CB-B型低壓齒輪油泵說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
