B41H/W保溫閘閥
B41H/W保溫閘閥
概述
保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門.
技術參數
產品名稱 : B41H/W保溫閘閥
型號： B41H/W
口徑： 40～300mm
壓力： 1.6MPa～2.5MPa
材質： 鑄鋼、不銹鋼
設計與制造標準
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：---
檢驗與試驗：GB13927

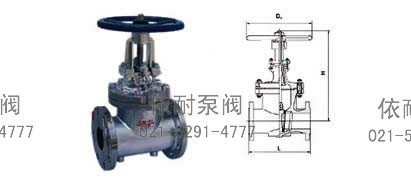

安裝尺寸及重量
| GB 1.6Mpa | ||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
| D0 | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
| GB 2.5Mpa | ||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
| D0 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
訂購注意事項：
B41H/W保溫閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐B41H/W保溫閘閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
