MZ48W城市煤氣快速啟閉閘閥

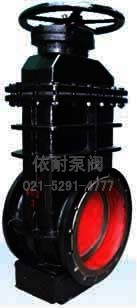

MZ48W-1.5,2（4）城市煤氣快速啟閉閘閥
MZ48W-1.5,2（4）城市煤氣快速啟閉閘閥 外形尺寸圖1

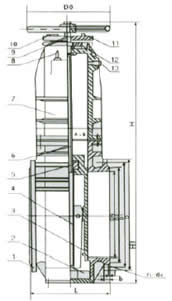

MZ48W-1.5,2（4）城市煤氣快速啟閉閘閥 外形尺寸圖2
1、閥體；2、排污箱；3、閘板；4、保護套；5、螺母；6、閥桿；7、閥蓋；8、吊環；9、密封圈；10、開度盤；11、注油堵；12、油箱；13、放散堵
主要外型尺寸、連接尺寸和重量
| DN | D | D1 | D2 | n-do | L | b | f | Do | H | H1 | A×B | 理論 重量 ㎏ |
||||
| 6巴級 | 10巴級 | 6巴級 | 10巴級 | 6巴級 | 10巴級 | 6巴級 | 10巴級 | |||||||||
| 150 | 265 | 285 | 225 | 240 | 202 | 212 | 8-17.5 | 8-22 | 350 | 26 | 3 | 280 | 550 | 140 | 330×260 | 132 |
| 200 | 320 | 340 | 280 | 295 | 258 | 268 | 8-17.5 | 8-22 | 400 | 28 | 3 | 320 | 600 | 160 | 390×280 | 196 |
| 250 | 375 | 395 | 335 | 350 | 312 | 320 | 12-17.5 | 12-22 | 450 | 28 | 3 | 320 | 750 | 230 | 470×310 | 301 |
| 300 | 440 | 445 | 395 | 400 | 365 | 370 | 12-22 | 12-22 | 500 | 28 | 4 | 400 | 810 | 300 | 520×350 | 462 |
| 350 | 490 | 505 | 445 | 460 | 415 | 430 | 12-22 | 16-22 | 550 | 30 | 4 | 400 | 950 | 340 | 570×380 | 680 |
| 400 | 540 | 565 | 495 | 515 | 465 | 482 | 16-22 | 16-26 | 406 | 32 | 4 | 640 | 1010 | 430 | 640×390 | 768 |
| 450 | 595 | 615 | 550 | 565 | 520 | 532 | 16-22 | 20-26 | 432 | 32 | 4 | 640 | 1070 | 465 | 690×410 | 898 |
| 500 | 645 | 670 | 600 | 620 | 570 | 585 | 20-22 | 20-26 | 457 | 34 | 4 | 800 | 1140 | 490 | 800×460 | 1362 |
| 600 | 755 | 780 | 705 | 725 | 670 | 685 | 20-26 | 20-30 | 508 | 36 | 5 | 800 | 1380 | 540 | 930×500 | 1708 |
| 700 | 860 | 895 | 810 | 840 | 775 | 800 | 24-26 | 24-30 | 610 | 40 | 5 | 1000 | 1560 | 590 | 1070×550 | 1846 |
| 800 | 975 | 1015 | 920 | 950 | 880 | 905 | 24-30 | 24-33 | 660 | 44 | 5 | 1000 | 1760 | 680 | 1190×580 | 2796 |
| 900 | 1075 | 1115 | 1020 | 1050 | 980 | 1005 | 24-30 | 28-33 | 711 | 46 | 5 | 1200 | 1930 | 760 | 1280×570 | 3760 |
| 1000 | 1175 | 1230 | 1120 | 1160 | 1080 | 1110 | 28-30 | 28-36 | 811 | 50 | 5 | 1200 | 1960 | 800 | 1390×580 | 4400 |
| 1200 | 1405 | 1455 | 1340 | 1380 | 1295 | 1330 | 32-33 | 32-39 | 960 | 56 | 5 | 1400 | 2440 | 840 | 1680×780 | 6787 |
| 1400 | 1630 | 1675 | 1560 | 1590 | 1510 | 1530 | 36-36 | 36-42 | 960 | 62 | 5 | 1400 | 3020 | 1000 | 1900×850 | 8540 |
| 1600 | 1830 | 1915 | 1760 | 1820 | 1710 | 1750 | 40-36 | 40-48 | 1160 | 68 | 5 | 1600 | 2360×980 | 12480 | ||
| 1800 | 2045 | 2115 | 1970 | 2020 | 1920 | 1950 | 44-39 | 44-48 | 1160 | 70 | 5 | 1600 | 2740×1108 | 16790 | ||
訂購注意事項：
MZ48W城市煤氣快速啟閉閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐MZ48W城市煤氣快速啟閉閘閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
