Z944T/W電動平行式雙閘板閘閥

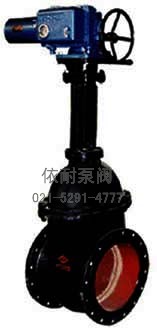

Z944T/W-10型電動平行式雙閘板閘閥

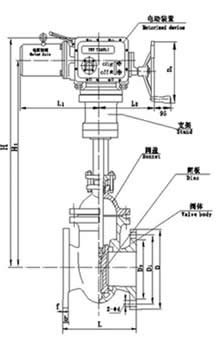

Z944T/W-10型電動平行式雙閘板閘閥 外形尺寸圖
用途
Z944T/W-10型電動平行式雙閘板閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
主要零件材料
| 零件名稱 | 材 料 | |
| Z944T-10 | Z944W-10 | |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
| 閘 板 | 灰鑄鐵＋黃銅 | 灰鑄鐵 |
| 閥 桿 | 碳鋼(銅) | 碳鋼(銅) |
| 閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） |
性能規范
| 型號 | 公稱壓力 （MPa） |
試驗壓力 | 適用溫度 （℃） |
適用介質 | |
| 強度（水） （MPa） |
密封（水） （MPa） |
||||
| Z944T-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸氣、水、 |
| Z944W-10 | ≤100 | 油品 | |||
外型尺寸和連接尺寸
| 型 號 | 公稱通徑 DN(㎜) |
尺寸 | 重量 （㎏） |
||||||||||
| L | D | D1 | D2 | b-f | Do | z-фd | H | H1 | L2 | L1 | |||
| Z944T/W-10 | 100 | 229 | 215 | 180 | 155 | 22-3 | 305 | 8-ф18 | 735 | 572 | 161 | 391 | 86.5 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 305 | 8-ф18 | 804 | 641 | 161 | 391 | 104 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 305 | 8-ф23 | 780 | 617 | 161 | 391 | 120 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 305 | 8-ф23 | 1037 | 874 | 161 | 391 | 178 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 305 | 12-ф23 | 1135 | 972 | 161 | 391 | 192 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 305 | 12-ф23 | 1310 | 1198 | 299 | 215 | 307 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 305 | 16-ф23 | 1474 | 1362 | 299 | 215 | 411 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 305 | 16-ф25 | 1572 | 1460 | 299 | 215 | 540 | |
訂購注意事項：
Z944T/W電動平行式雙閘板閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Z944T/W電動平行式雙閘板閘閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
