1151T型三組閥

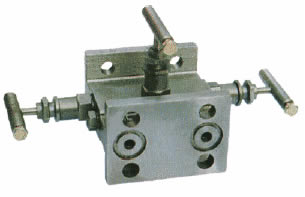

1151-1.6/32PT型三組閥
1151-1.6/32PT型三組閥 外形尺寸圖
概述及結構原理
1151T型一體化三閥組，是差壓式變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的連接簡化而牢固，并減少泄漏點。三閥組可配接：1151、3051、EJA、ST3000等系列差壓變送器。
結構原理
三閥組由閥體、二個截止閥及一個平衡閥組成。
差壓變送器投入運行時的操作程序：
首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。
差壓變送器零點在線校驗操作程序：
先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。
主要技術指標
工作壓力：1.0-42.0MPa
工作溫度：≤570℃
與導壓管接口直接焊接
主要性能規范
| 型號 Type |
公稱壓力（MPa） Nominal Pressure |
試驗壓力PS（MPa）Test pressure | 工作壓力 （MPa） Working Pressure |
工作溫度(℃) Working Temperature |
適用介質 Applicable medium |
||
| 殼體 Shell |
密封 （液） Seal |
密封 （氣） Seal |
|||||
| 1151-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | P≤540℃ | 液化石油氣水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| 1151-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及連接尺寸
| 公稱直徑DN(mm) | 尺 寸 Dimensions | 重量(Kg) Weight |
|||||
| Nominal diameter | Do | D1 | H | L | L1 | d | |
| 3-6 | 60 | 97 | 220 | 87 | 54 | 3-6 | 2.2 |
訂貨須知
請注明使用溫度 閥體材質，如無特殊要求，按不銹鋼制作。
訂購注意事項：
1151T型三組閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐1151T型三組閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
