H61H/Y承插焊鍛鋼止回閥

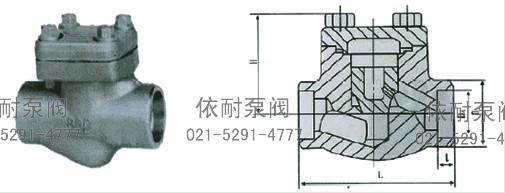

H61H/Y承插焊鍛鋼止回閥 外形尺寸圖
主要性能規范
型號 |
壓力級 | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | ||
| 殼體 | 密封（水） | 密封（氣） | ||||
| H61H-800Lb、H61Y-800Lb | 800Lb | 21.0 | 14.0 | 0.6 | ≤450 | 水、蒸汽、油品 |
| H61H-800Lb、H61Y-800Lb1 | ≤550 | 水、蒸汽、油品 | ||||
| H61H-800LbP、H61Y-800LbP | ≤200 | 弱腐蝕性介質 | ||||
| H61H-800LbR、H61Y-800LbR | ≤200 | 腐蝕性介質 | ||||
主要零件材料
零件名稱 |
閥體 | 閥蓋 | 閥瓣 | 螺栓 | |
| 材料 | C | 25Mn | 25Mn | 3Cr13 | 35Mo |
| I | 15CrMo | 15CrMo | 3Cr13 | 35Mo | |
| P | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 35Mo | |
| R | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 1Cr17Ni2 | |
主要外形尺寸及重量
公 稱 通 徑 DN |
尺 寸 （mm） | 重 量 （㎏） |
|||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
訂購注意事項：
H61H/Y承插焊鍛鋼止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐H61H/Y承插焊鍛鋼止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
