CVKR大口徑止回閥

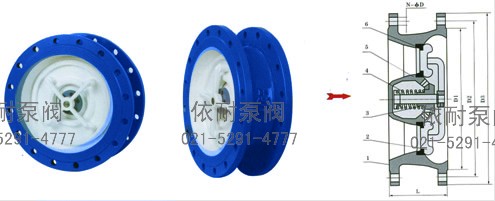

CVKR大口徑止回閥 外形尺寸圖
主要特點
CVKR大口徑止回閥是大口徑靜音式止回閥，采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有倒流體的設計能保證管道最小的壓力損失。CVKR大口徑止回閥一般安裝于大型水泵出水口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞性沖擊，以達到靜音、防止介質倒流和保護設備的目的。CVKR大口徑止回閥廣泛用于大型給排水、消防、暖通、工業等系統管路。
主要技術參數
公稱通徑 DN (mm) |
50～600 |
| 公稱壓力 MPa | 1.0/1.6/2.5 |
| 工作溫度 ℃ | -10～80 |
| 密封試驗 | 1.1倍公稱壓力 |
| 殼體試驗 | 1.5倍公稱壓力 |
主要材質說明
序 號 |
零件名稱 | 材 質 |
| 1 | 閥 體 | GG25 |
| 2 | 閥 盤 | QA19-4 |
| 3 | 軸 承 | QA19-4 |
| 4 | 彈 簧 | SUS316 |
| 5 | 導流體 | GG25 |
| 6 | 閥 座 | QA19-4 |
主要外形尺寸：(法蘭鉆孔按GB/T17241.6-1998標準)
型號 |
公稱 通徑 DN |
D1 | D2 | D3 | N-фD | L | |||||||
| 1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
||||||
| CVKR-0300 | 300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | |||||
| CVKR-0350 | 350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | |||||
| CVKR-0400 | 400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | |||||
| CVKR-0450 | 450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | |||||
| CVKR-0500 | 500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | |||||
| CVKR-0600 | 600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | ||||
| CVKR-0700 | 700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | ||||
| CVKR-0800 | 800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | ||||
| CVKR-0900 | 900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | ||||
| CVKR-1000 | 1000 | 1112 | 1160 | 1140 | 1230 | 1255 | 28/-43 | 28-43 | 432 | ||||
| CVKR-1200 | 1200 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | ||||
訂購注意事項：
CVKR大口徑止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CVKR大口徑止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
